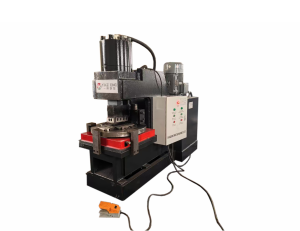

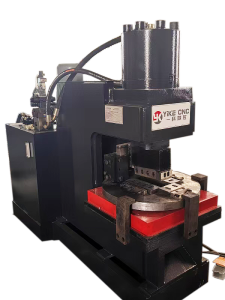

ГИДРАВЛИЧЕСКИЙ СТАНОК ДЛЯ СКАШИВАНИЯ УГЛОВ НА УГОЛКАХ YK-QJ160

Гидравлический станок для вырубки углов
Модели: YK-QJ160 / YK-QJ200

ОБЛАСТЬ ПРИМЕНЕНИЯ:

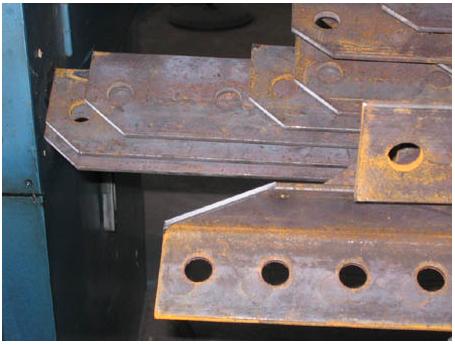

Используется для вырубки (обрезки) углов в стальном уголке. При установке соответствующего инструмента также может применяться для пробивки отверстий и маркировки.

ОСОБЕННОСТИ ПРОДУКТА:

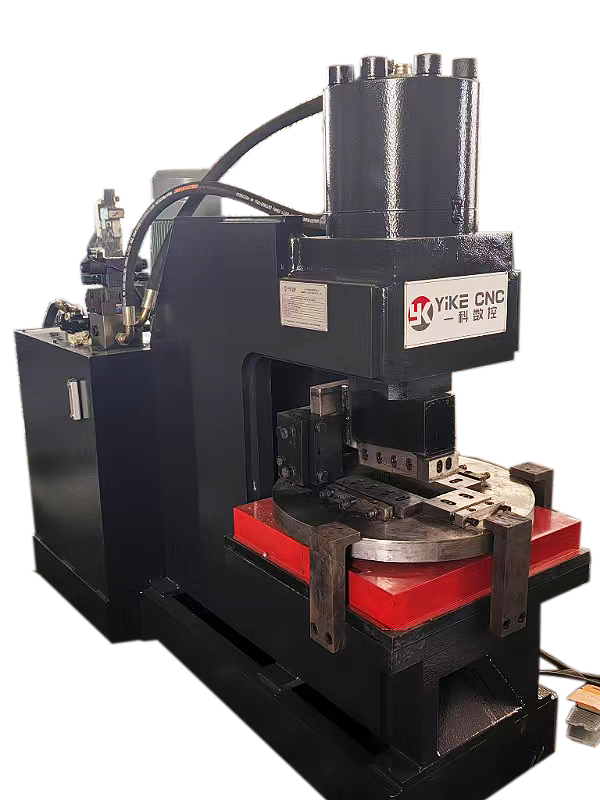

• Основная станина: Станок имеет открытую С-образную конструкцию. В верхней части расположен гидравлический цилиндр, в нижней — рабочий стол, который служит опорой для инструмента и обеспечивает необходимую прочность и жесткость конструкции.

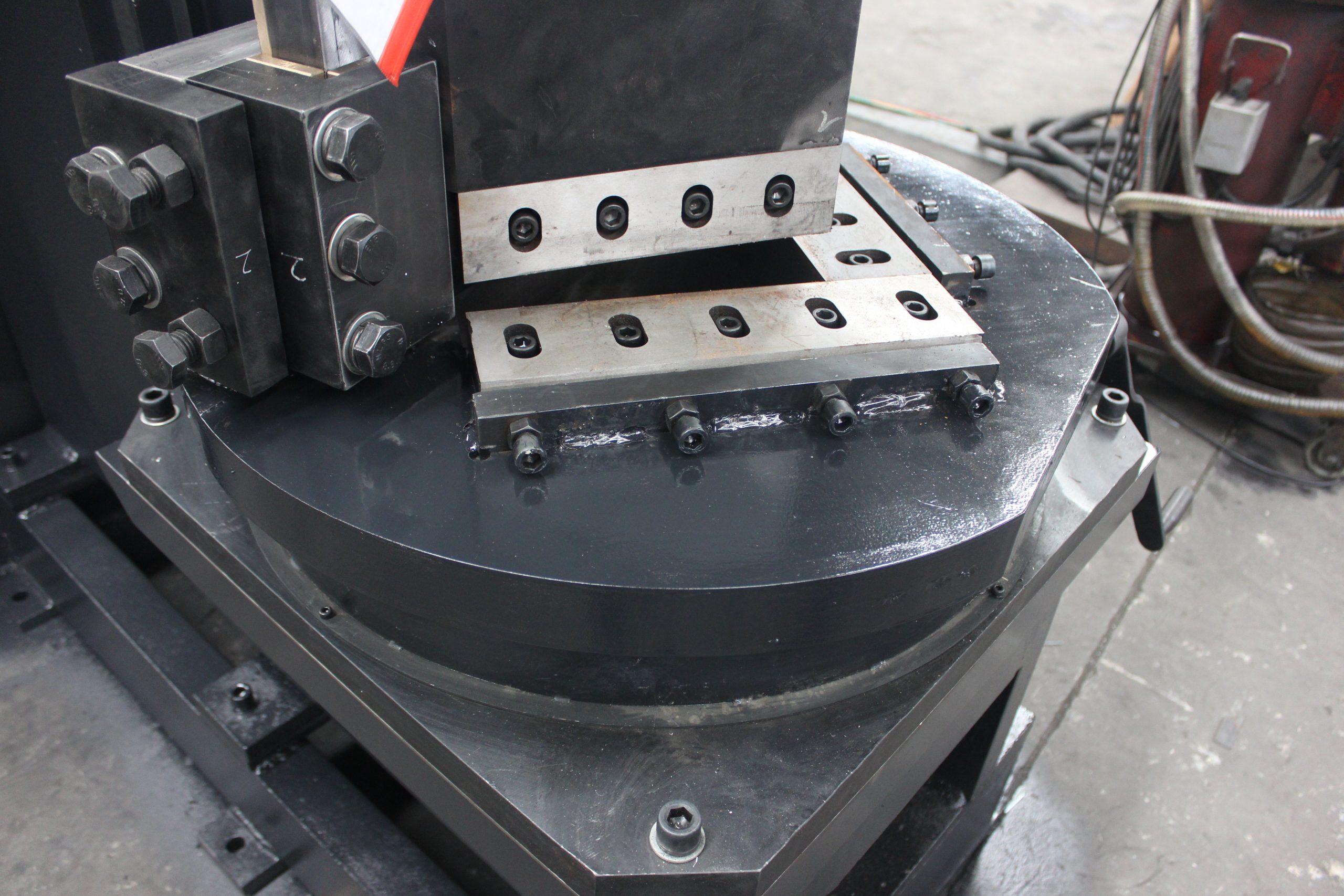

• Режущий инструмент (пресс-форма): Часть инструмента использует скользящую направляющую, что позволяет выдерживать большие локальные нагрузки и обеспечивает высокую точность позиционирования. Инструмент состоит из прижимной головки, соединительного вала, верхнего и нижнего держателей лезвий, верхних и нижних лезвий, а также червячного редуктора.
• Механизм поворота: Прижимная головка установлена на штоке поршня, а соединительный вал — на верхнем держателе инструмента. Вал может вращаться внутри прижимной головки, что позволяет всей режущей части (верхней и нижней) поворачиваться на 360 градусов с помощью привода от червячной передачи.
• Гидравлическая станция: Гидравлическая система является источником питания для режущего цилиндра и состоит из масляного бака, двигателя, насоса высокого и низкого давления, управляющих клапанов, масляного фильтра, исполнительных цилиндров и других компонентов. Электромагнитные, предохранительные и разгрузочные клапаны — импортного производства, что обеспечивает надежную работу и долгий срок службы.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Модель YK-QJ160:

Размер уголка: от 40x40x3 мм до 160x160x16 мм.

Усилие: 800 кН.

Мощность двигателя: 15 кВт.

Ход цилиндра: 50 мм.

Глубина зева (вылет): 325 мм.

Модель YK-QJ200:

Размер уголка: от 40x40x3 мм до 200x200x20 мм.

Усилие: 1400 кН.

Мощность двигателя: 18.5 кВт.

Ход цилиндра: 85 мм.

Глубина зева (вылет): 430 мм.

Продавец оставляет за собой право изменять и определять параметры оборудования.
