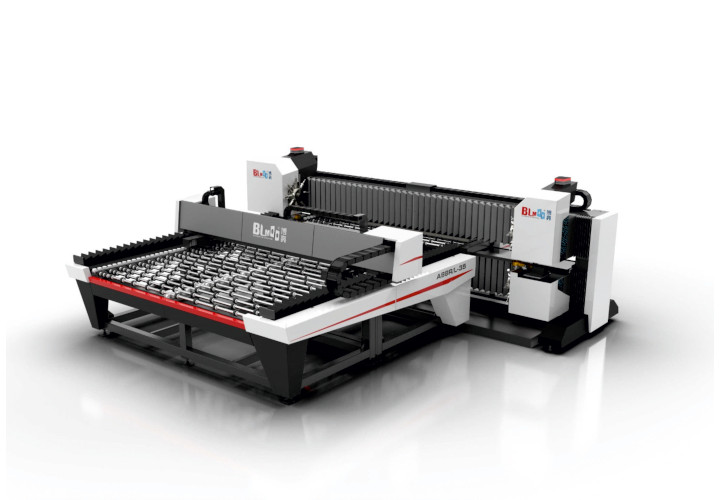

ГОРИЗОНТАЛЬНЫЙ ЦЕНТР ДЛЯ СТЕКЛА BLM A98

Горизонтальный центр — это высокопроизводительное оборудование, предназначенное для сверления и фрезерования стекла. Оснащен сверлильно-фрезеровальной машиной и системой программного управления. Предназначен для обработки стекла различных размеров и толщины, обеспечивая высокую точность и качество обработки.

Подходит для использования на предприятиях, занимающихся производством изделий из стекла для мебельной, строительной и других отраслей.

Ключевые технические характеристики:

Комбинация: сверлильно-фрезеровальная машина и система программного управления.

XY эффективный диапазон перемещения оси:

o X1, X2 оси: 0 — 2500 мм

o Y1 ось: 0 — 2200 мм

o Y2 ось: 300 — 2500 мм

Минимальное расстояние между центрами сверления Y1 и Y2: 300 мм.

Точность перемещения: ±0.3 мм/м по осям X1, X2 и Y. Диапазон погрешностей по диагонали составляет ± 0,5 мм, прямолинейность кромки стекла — ±0,05 мм.

Диаметр сверления: φ6 – φ50 мм.

Количество установленных свёрел: 8 (на Y1 оси), 8 (на Y2 оси).

Эффективность обработки стекла толщиной 6 мм: ≤8 сек (φ10 мм), ≤15 сек (φ20 мм).

Количество настраиваемых координат X и Y: 10 (X ось), 10 (Y ось).

Скорость перемещения осей XY: 0 — 250 мм/сек.

Скорость шарико-винтовой пары Z1 -Z2 осей: 0 — 3 мм/сек.

Скорость конвейера: 10-30 м/мин (регулируется).

Рабочая высота: 900+/- 20 мм.

Толщина стекла: 4-19 мм.

Макс. размер стекла (L*W): 2500 X 2500 мм.

Мин. размер стекла (L*W): 800 X 300 мм.

Энергопотребление: 3 x 380V / 50Hz, 8 кВт.

Давление воздуха: ≥6.0 Бар, расход 20 м3/час.

Давление воды: ≥3.0 Бар.

Технологические возможности и преимущества:

Многофункциональность: выполнение операций сверления и фрезерования на одном станке.

Высокая точность: система ЧПУ и прецизионные компоненты обеспечивают высокую точность обработки.

Высокая производительность: высокая скорость перемещения осей и автоматизированные функции позволяют обрабатывать большое количество заготовок за короткое время.

Универсальность: подходит для обработки стекла различной толщины и размеров.

Надежность: использование качественных компонентов от известных производителей (ELESY, ESTUN, TBI, Schneider, DADU, OMRON, и др.) обеспечивает долгий срок службы оборудования.

Автоматизация: система программного управления позволяет автоматизировать процесс обработки.

Возможность фрезерования: станок может обрабатывать прямолинейные или не прямолинейные фрезеровки на основе графических файлов формата DXF.

Применение оборудования:

Изготовление отверстий и пазов в стекле для мебельной фурнитуры.

Производство стеклянных дверей и перегородок.

Обработка стекла для изготовления витрин и торгового оборудования.

Изготовление сложных деталей из стекла для строительной и других отраслей.

Фрезерование криволинейных элементов на стекле (при условии соответствия графическим требованиям).

Компания «КПД-Техно» предоставляет полный спектр услуг по установке, пуско-наладке, техническому обучению и обслуживанию оборудования.
