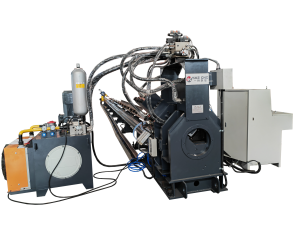

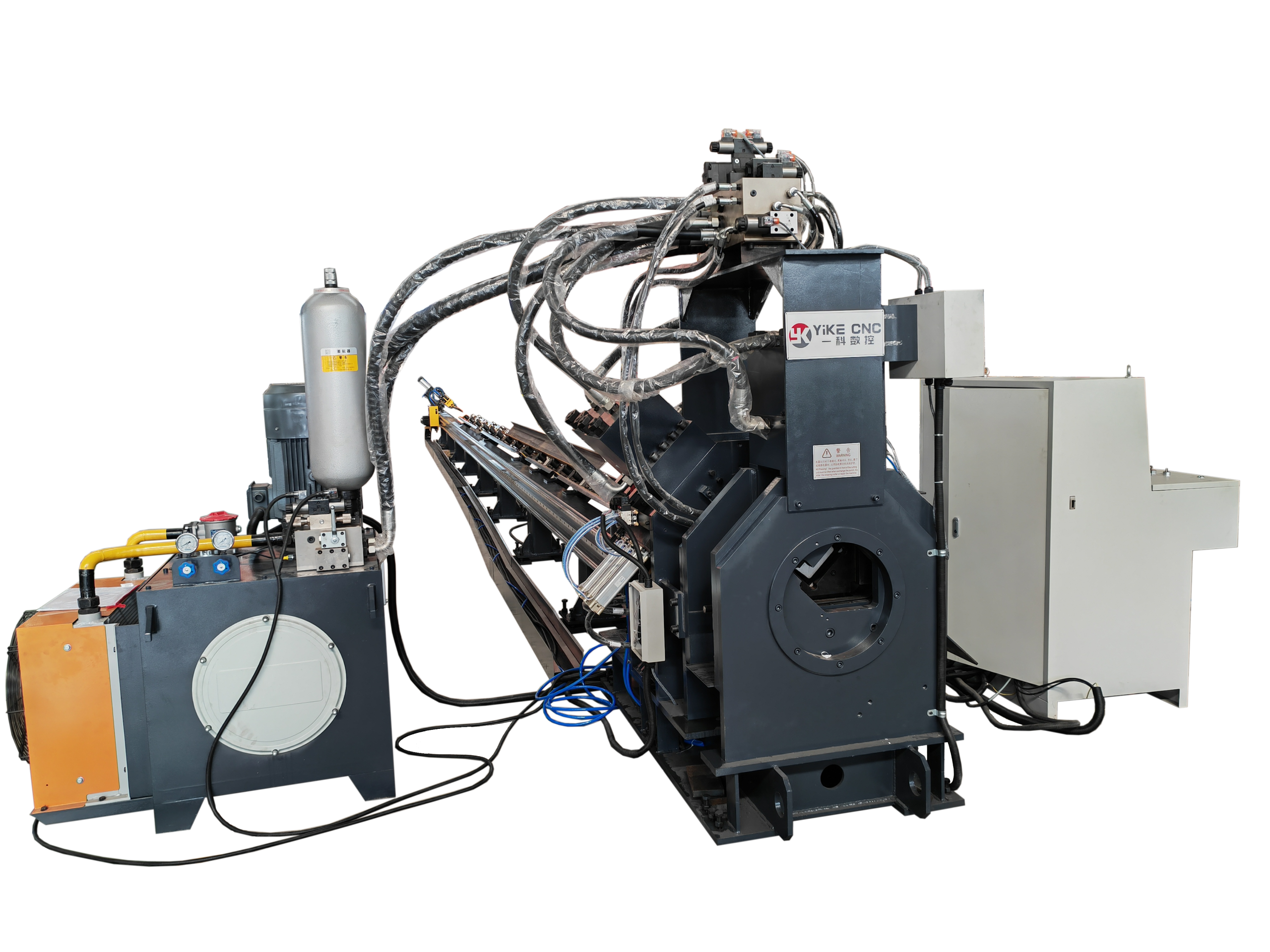

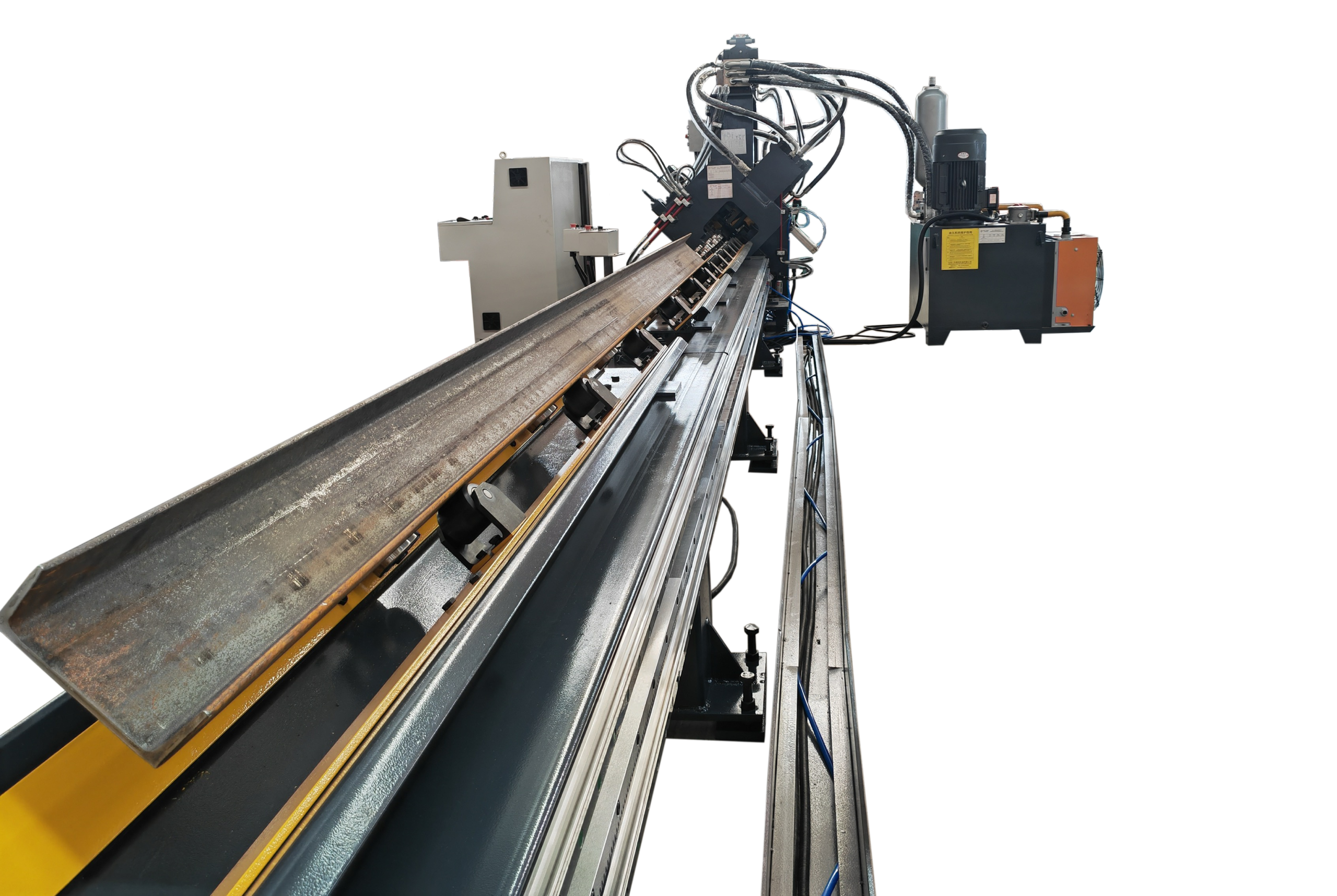

ЛИНИЯ ДЛЯ ПРОБИВКИ, МАРКИРОВКИ И РЕЗКИ УГОЛКОВ/ПОЛОСЫ/ШВЕЛЛЕРА YK-BX1010

Станок с ЧПУ для пробивки, маркировки и резки уголков, полосового проката и швеллеров
Модели: YK-BX1010 / YK-BX1210 / YK-BX1612

ОБЛАСТЬ ПРИМЕНЕНИЯ:

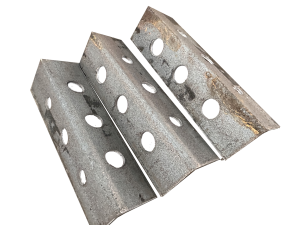

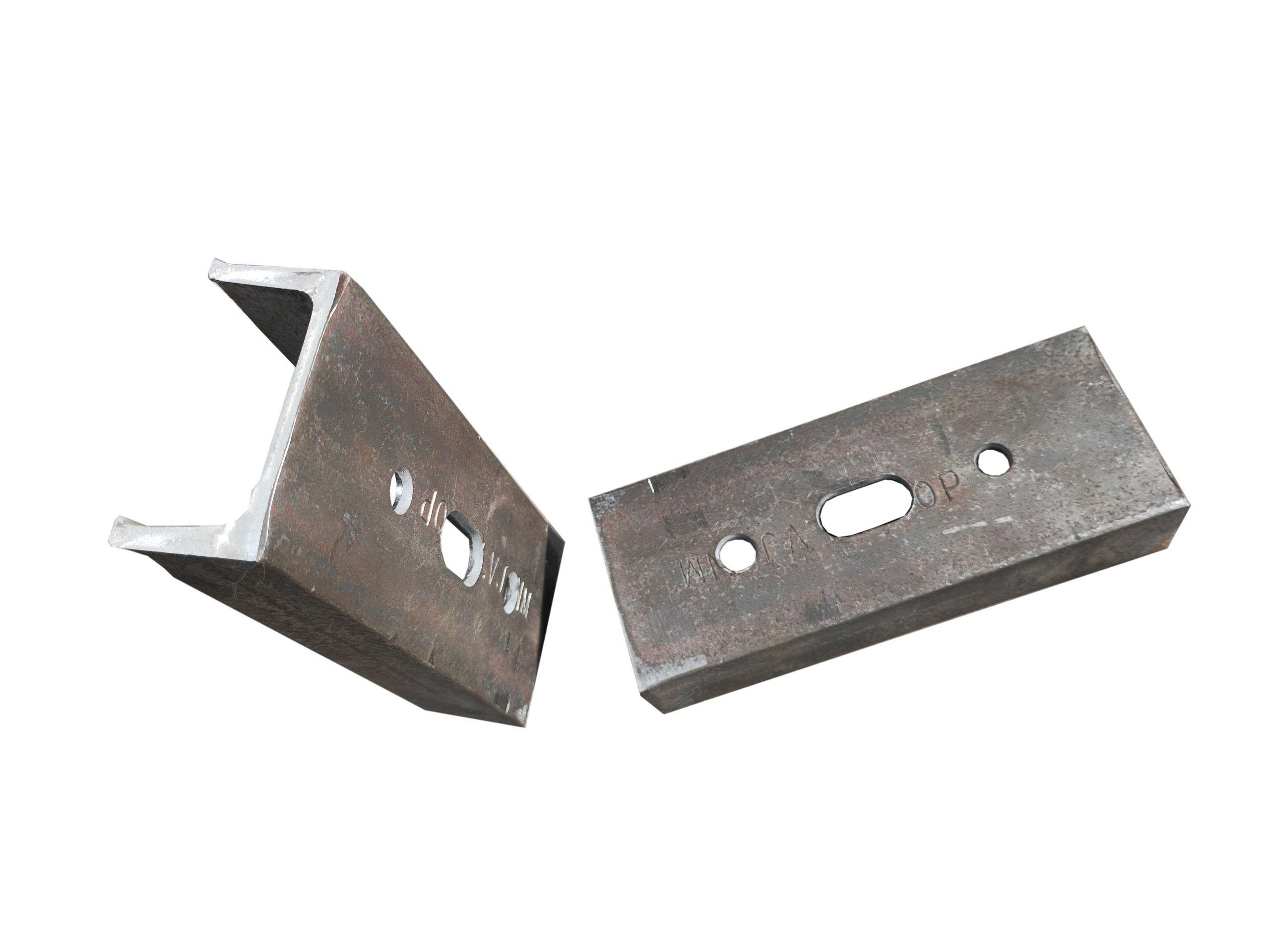

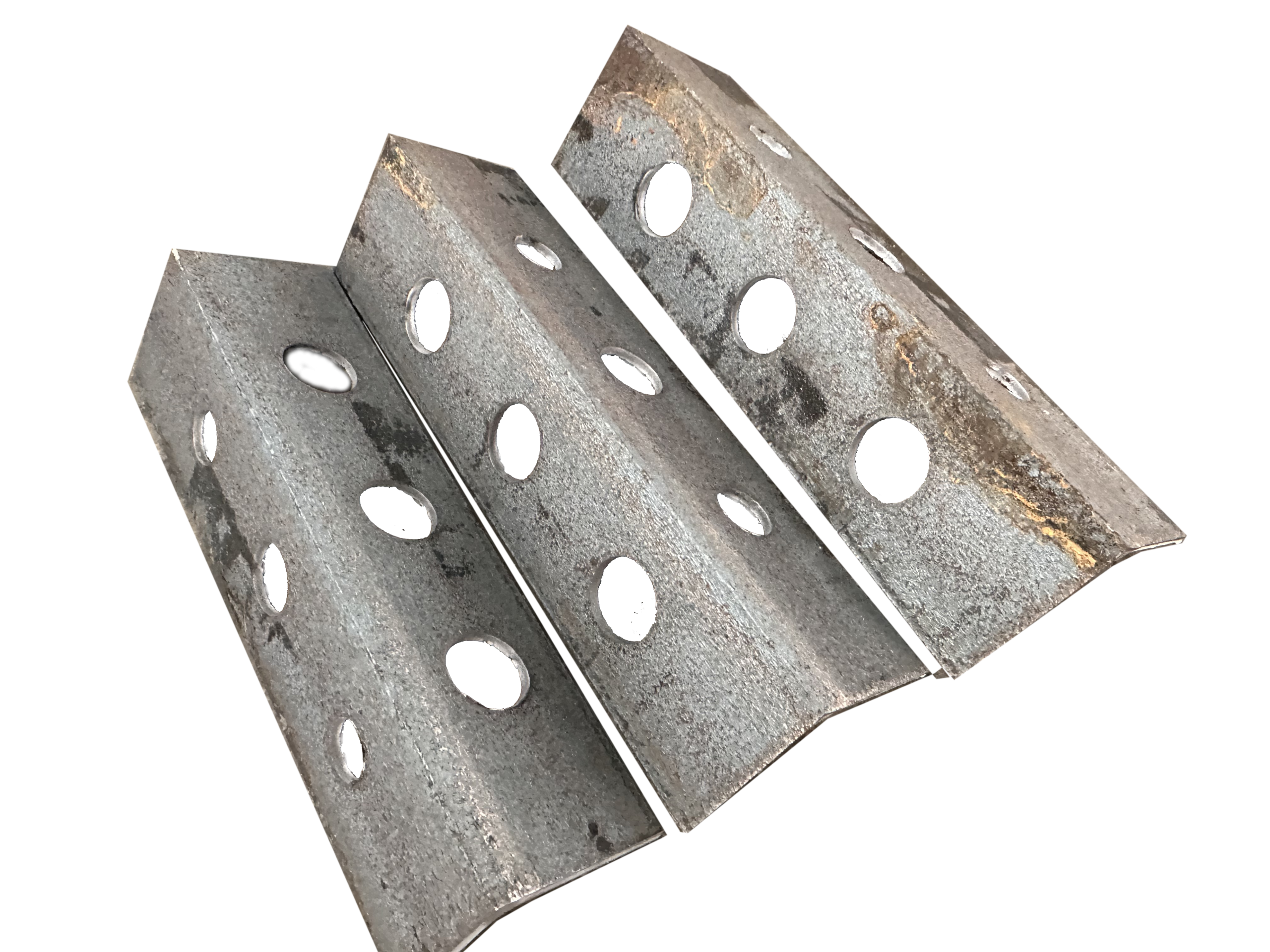

Эта производственная линия в основном используется для маркировки, пробивки и резки металлических деталей, таких как уголки, полосовой прокат и швеллеры, в отраслях передачи электроэнергии, связи и строительства.

ОСОБЕННОСТИ ОБОРУДОВАНИЯ:

• Применяется технология ЧПУ (числового программного управления); подача заготовки осуществляется сервоприводом, что обеспечивает высокую эффективность и стабильную точность обработки деталей. Ключевые гидравлические, пневматические и электрические компоненты — импортного производства.
• С каждой стороны установлено по три комплекта пуансонов и матриц, что позволяет одновременно устанавливать три вида пуансонов разного диаметра и за один проход обрабатывать все отверстия.
• Простое управление, возможность отображения чертежа детали. Легкое программирование: поддерживается как ручной ввод, так и использование программ, сгенерированных в ПО для раскроя или AutoCAD.

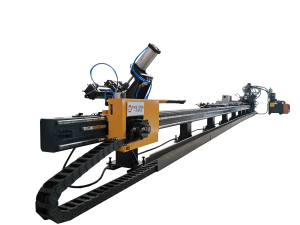

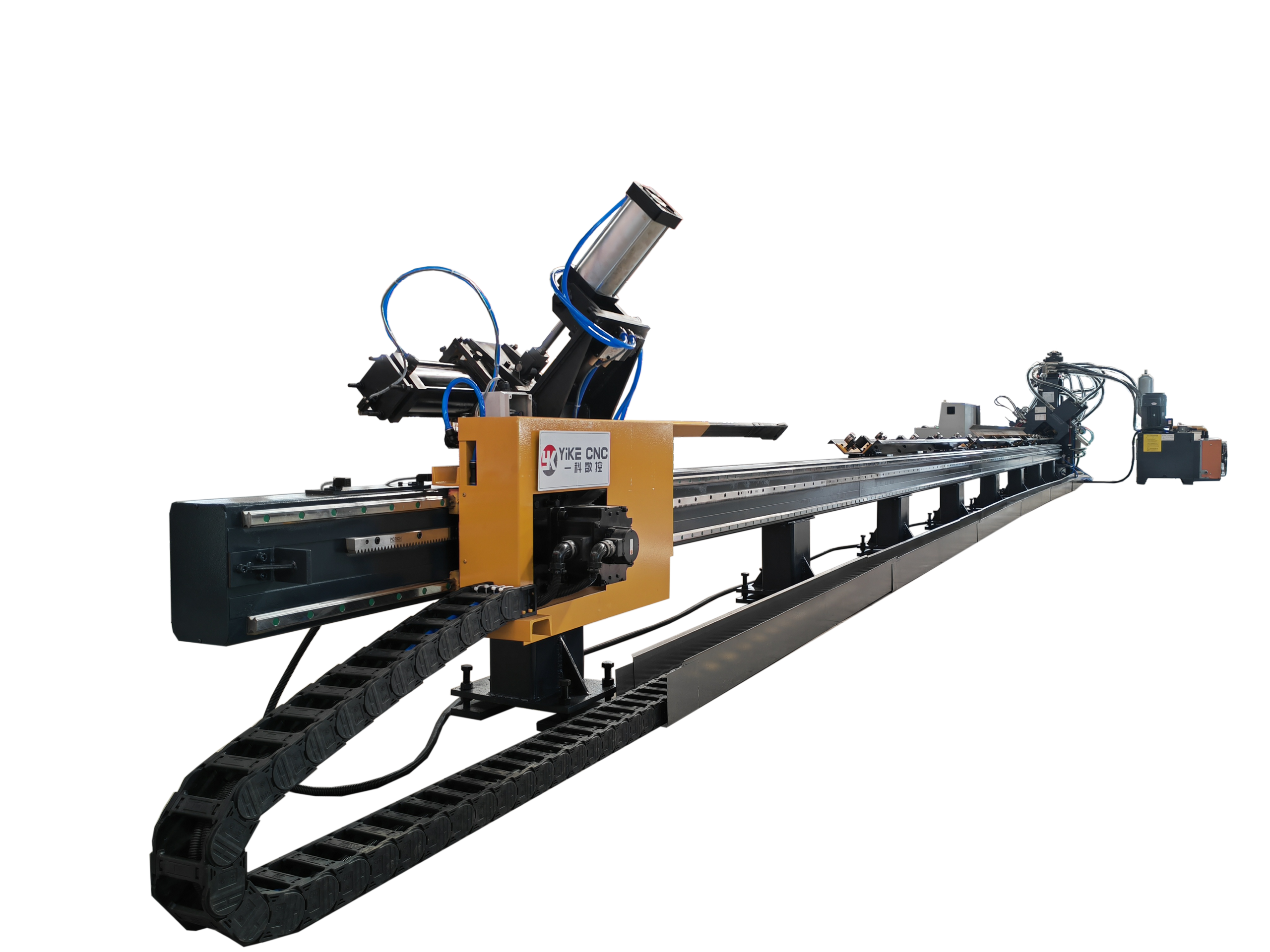

• Подающая каретка с ЧПУ приводится в движение сервоприводом и автоматически подает заготовку для пробивки и резки.
• Все операции — маркировка, пробивка и резка — выполняются в автоматическом режиме. Готовые изделия могут выгружаться с помощью пневматического устройства автоматического переворота, что снижает трудоемкость работы.
• Маркировочный узел выполнен в виде закрытой рамы с высокой жесткостью. Четыре группы символьных блоков закреплены на маркировочном узле и могут выбираться программно.
• Имеется функция предотвращения резки для обработки заготовок фиксированной длины.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Модель YK-BX1010:

Размер уголка: от 40x40x3 мм до 100x100x10 мм.

Размер швеллера: от №6.3 до №14.

Размер полосового проката: от 50×4 мм до 140×12 мм.

Максимальный диаметр пробивки: круглое отверстие Φ26 мм, пазовое отверстие 22×50 мм.

Максимальная длина заготовки: 9 или 12 м (на заказ).

Количество пуансонов с каждой стороны: 3.

Усилие пробивки: 800 кН.

Усилие маркировки: 650 кН.

Усилие резки: 1650 кН.

Модель YK-BX1210:

Размер уголка: от 40x40x3 мм до 125x125x10 мм.

Размер швеллера: от №6.3 до №14.

Размер полосового проката: от 50×4 мм до 140×12 мм.

Максимальный диаметр пробивки: круглое отверстие Φ26 мм, пазовое отверстие 22×50 мм.

Максимальная длина заготовки: 9 или 12 м (на заказ).

Количество пуансонов с каждой стороны: 3.

Усилие пробивки: 900 кН.

Усилие маркировки: 650 кН.

Усилие резки: 1850 кН.

Модель YK-BX1612:

Размер уголка: от 40x40x3 мм до 140x140x12 мм.

Размер швеллера: от №8 до №16.

Размер полосового проката: от 50×4 мм до 140×12 мм.

Максимальный диаметр пробивки: круглое отверстие Φ26 мм, пазовое отверстие 22×50 мм.

Максимальная длина заготовки: 9 или 12 м (на заказ).

Количество пуансонов с каждой стороны: 3.

Усилие пробивки: 1000 кН.

Усилие маркировки: 950 кН.

Усилие резки: 2200 кН.

Общие характеристики для всех моделей:

Количество символов для маркировки: 12 шт.

Количество групп символьных блоков: 4.

Размер символа: 14x10x19 мм.

Тип резки: однолезвийный.

Тип подачи: с помощью каретки с ЧПУ.

Максимальная скорость подачи: 80 м/мин.

Способ программирования: чертеж AutoCAD или ПО для раскроя.

Функция программы: отображение сообщений об ошибках.

Габаритные размеры: ≈23×4.5×2.2 м.

Продавец оставляет за собой право изменять и определять параметры оборудования.
