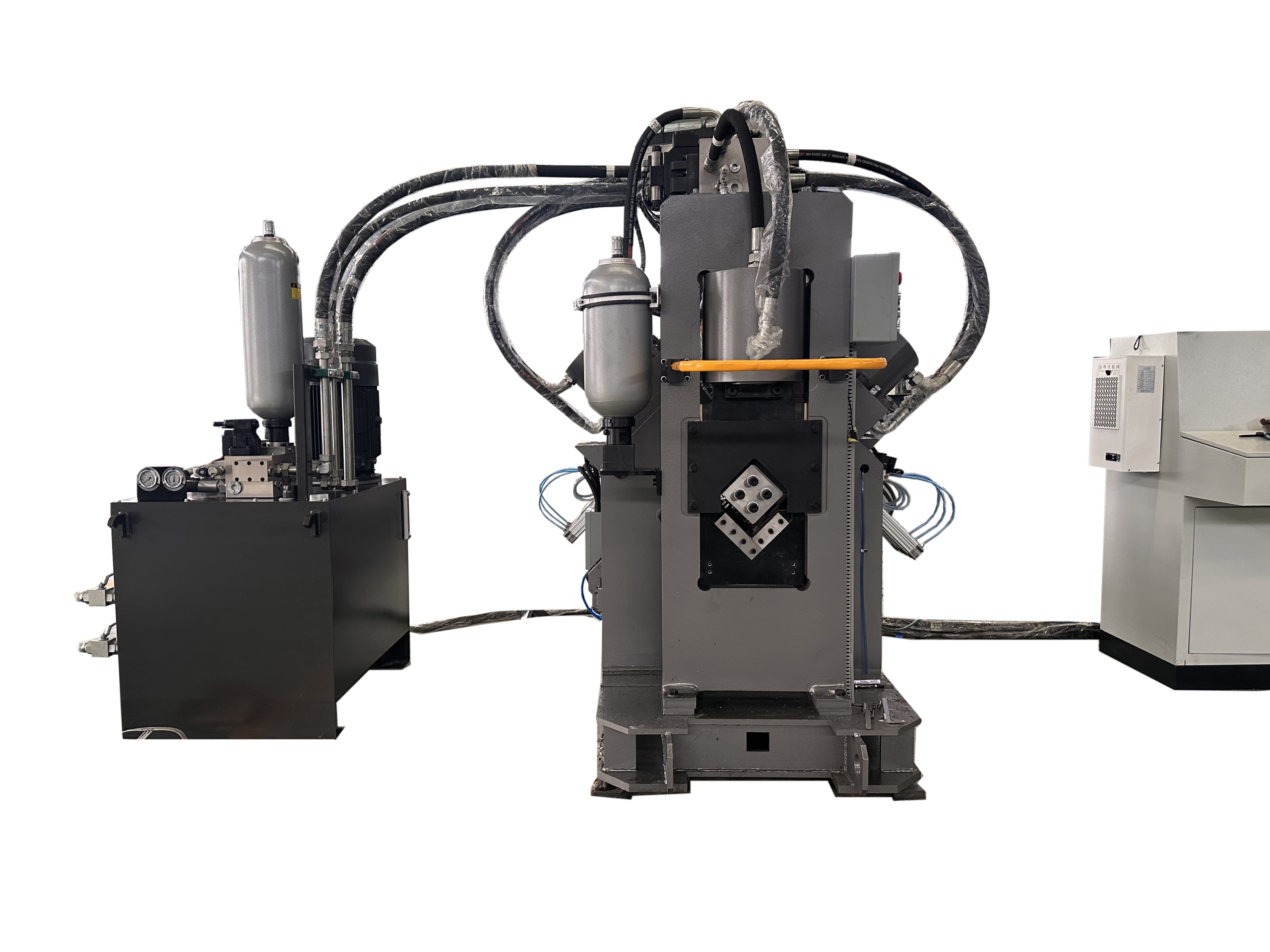

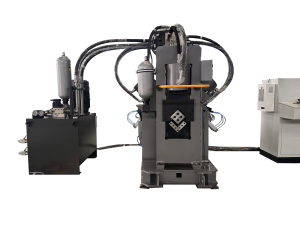

ЛИНИЯ ДЛЯ ПРОБИВКИ, МАРКИРОВКИ И РЕЗКИ УГОЛКОВ С ЧПУ YK‑APM1010

Станок ЧПУ для пробивки, маркировки и резки уголка из стали. Модель: YK‑APM.

Области применения: линии изготовления опор ЛЭП, металлоконструкции и строительные конструкции.

Преимущества

• Высокая производительность: ЧПУ и сервопривод подающего устройства обеспечивают быстрый такт, устойчивую точность позиционирования и стабильное качество готовых деталей.
• Полная автоматизация цикла: автоматическая пробивка, маркировка и резка с разгрузкой готовых уголков пневматическим поворотным устройством снижает трудоёмкость.
• Гибкость инструмента: по две или три позиции пуансон‑матрица с каждой стороны, установка трёх диаметров пуансонов и обработка всех отверстий за один проход.

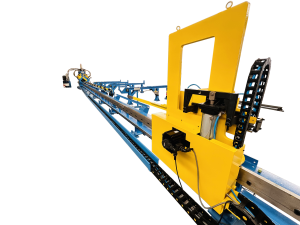

• Точная подача: сервоприводная тележка подачи с фотоэлектрическим энкодером и замкнутым контуром управления для высокой повторяемости.
• Жёсткая маркировка: маркировочный узел закрытой рамы с высокой жёсткостью; четыре кассеты символов, выбираемые программно.
• Качество реза: однолезвийная схема резки обеспечивает ровный торец и удобную регулировку зазора ножа в отраслевых аналогах.
• Простое программирование: рус/англ интерфейс, отрисовка заготовки на экране; ручное программирование и импорт программ из раскроечных систем.
• Надёжность компонентов: ключевая гидравлика, пневматика и электрика от импортных производителей.

Функции

• Пробивка отверстий заданных диаметров с двух сторон уголка за один установ.
• Маркировка по программе с выбором кассеты символов.
• Резка в размер с функцией «избежание резки» для обработки мерных длин.

Технические данные

Конфигурация YK‑APM1010/2:

размер уголка 40×40×3 мм до 100×100×10 мм;

максимальная пробивка: диаметр × толщина = Φ26 × 10 мм;

усилие пробивки 600 кН;

усилие маркировки 700 кН;

 усилие резки 1250 кН;

максимальная длина исходной заготовки 9 м или 12 м;

максимальная длина готовой заготовки 6 м (по требованию заказчика);

число пуансонов на сторону — 2;

число групп маркировочных символов — 4;

размер символа 14×10×19 мм;

количество осей ЧПУ — 3;

режим резки — однолезвийная резка;

 максимальная скорость подачи 80 м/мин;

 режимы программирования — через систему раскроя или по инструкциям;

габариты около 24×6,5×2,5 м;

масса брутто около 12 000 кг.

Конфигурация YK‑APM1010/3:

размер уголка 40×40×3 мм до 100×100×10 мм;

максимальная пробивка:

диаметр × толщина = Φ26 × 10 мм;

усилие пробивки 1000 кН; усилие маркировки 700 кН;

усилие резки 1250 кН;

максимальная длина исходной заготовки 9 м или 12 м;

максимальная длина готовой заготовки 6 м (по требованию заказчика);

число пуансонов на сторону — 3;

число групп маркировочных символов — 4;

размер символа 14×10×19 мм;

количество осей ЧПУ — 3;

 режим резки — однолезвийная резка; максимальная скорость подачи 80 м/мин;

режимы программирования — через систему раскроя или по инструкциям;

габариты около 24×6,5×2,5 м;

масса брутто около 13 000 кг.

Примечание производителя

Производитель оставляет за собой право изменять и окончательно определять параметры оборудования.
