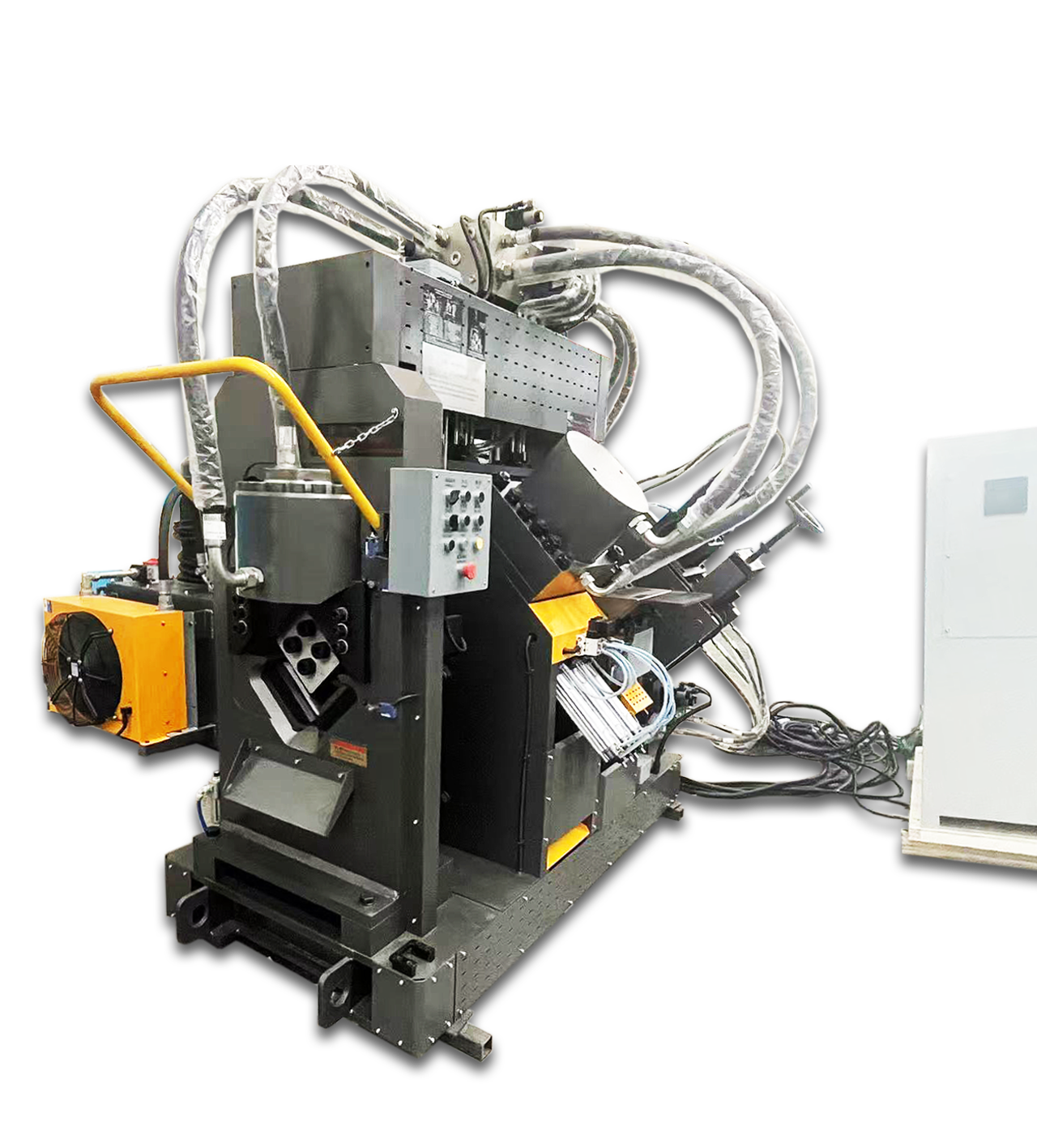

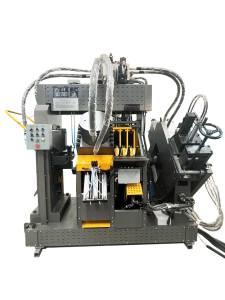

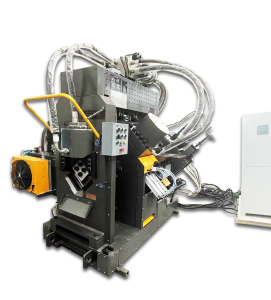

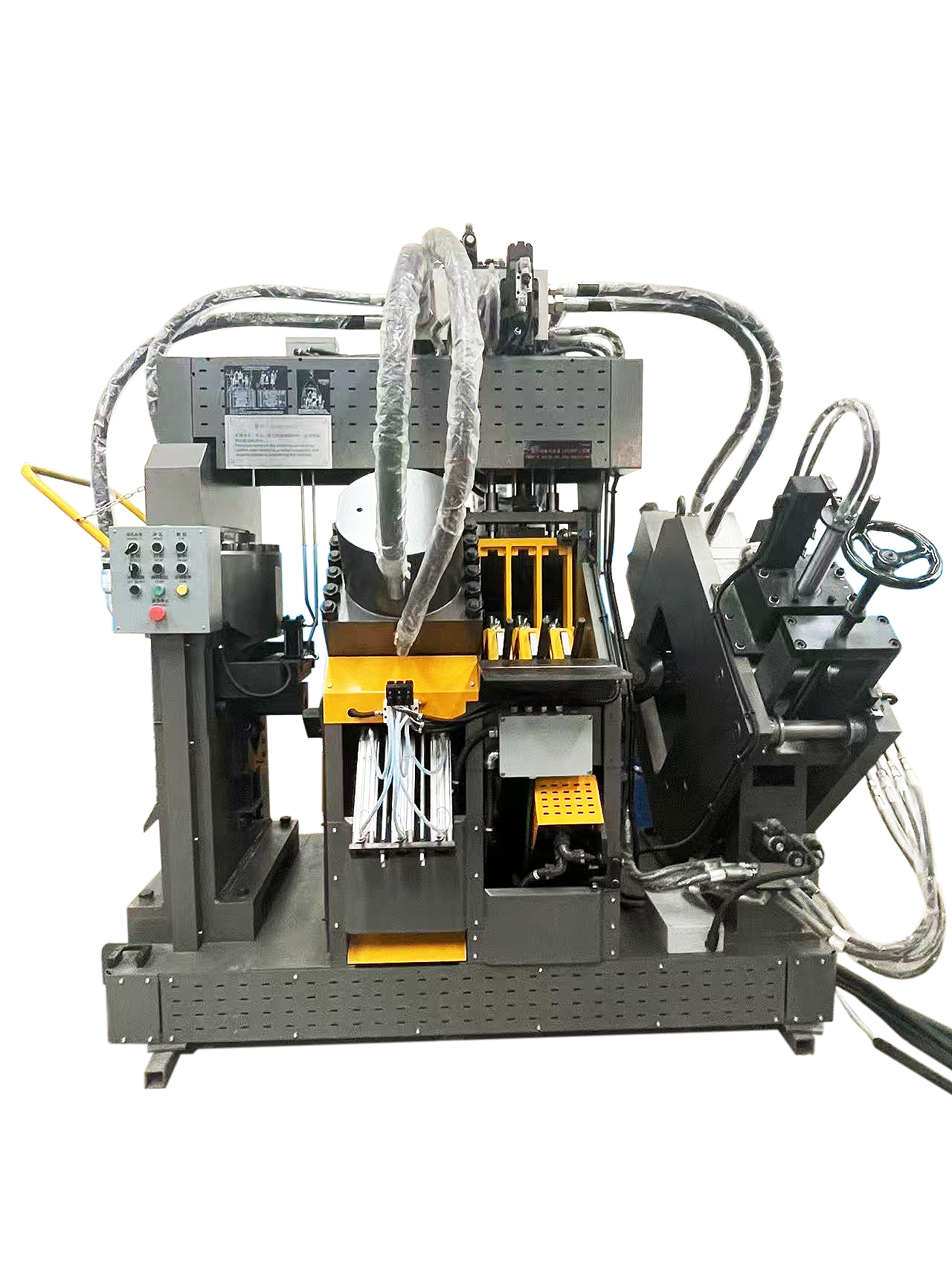

ЛИНИЯ ДЛЯ ПРОБИВКИ, МАРКИРОВКИ И РЕЗКИ УГОЛКОВ С ЧПУ YK-BL1412

ЧПУ линия для пробивки, маркировки и резки уголков
МодЧПУ линия для пробивки, маркировки и резки уголков
Модели YK-BL1412 / YK-APM1412

Отрасли применения Спецоборудование для пробивки, маркировки и резки уголков в производстве опор ЛЭП, стальных конструкций и зданий.

Особенности
• По 2 или 3 комплекта пуансон-матрица с каждой стороны; установка трёх диаметров, обработка всех отверстий за один проход.
• ПК с интерфейсом китайский/английский, простое управление, отображение чертежа. Программирование вручную и из данных раскроя.

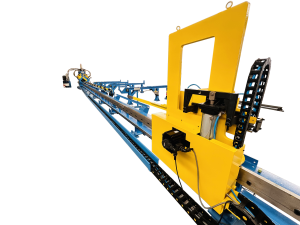

• ЧПУ-подающая каретка на сервоприводе; энкодер с обратной связью, замкнутый контур.
• Автоматическое выполнение маркировки, пробивки и резки; выгрузка готовых уголков пневмопереворотом.

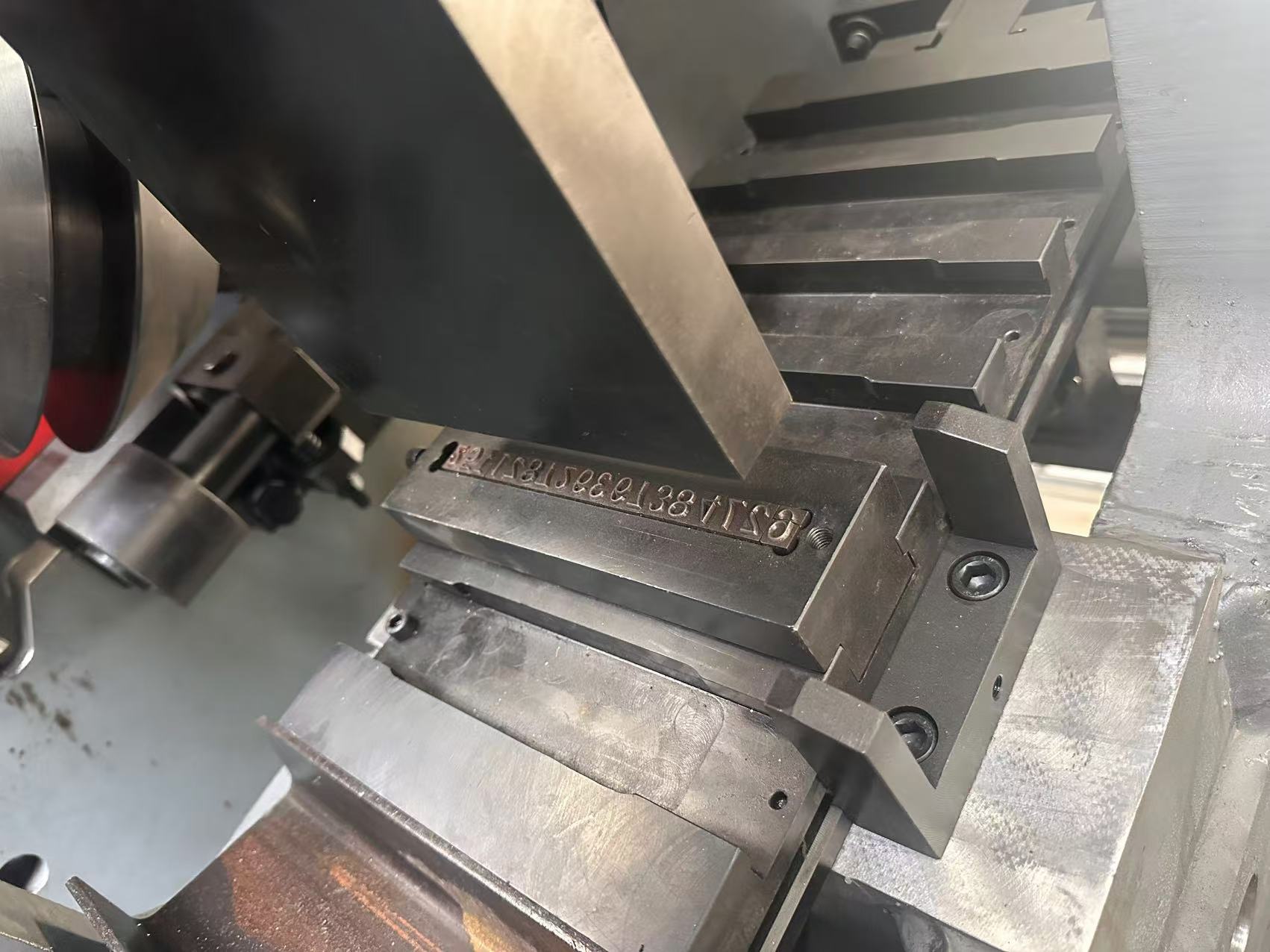

• Маркировочный узел — закрытая рама, хорошая жёсткость; 4 блока символов с программным выбором.
• ЧПУ-технология, сервоподача; импортные ключевые гидро-, пневмо- и электрокомпоненты.

Технические характеристики
Модели YK-APM1010/2 (2 пуансона на сторону), YK-APM1010/3 (3 пуансона на сторону)
Размер уголка, мм 40×40×3 — 100×100×10 (для обеих)
Макс. пробивка (диам×толщ), мм Φ26×10
Усилие пробивки, кН 600 / 700
Усилие маркировки, кН 1250 (для обеих)
Режущее усилие, кН 900 / 1000
Макс. длина исходника, м 9 или 12
Макс. длина готового, м 6 (по потребности клиента)
Пуансонов на сторону, комплект 2 / 3
Группы маркировочных символов, компл. 4
Размер символа, мм 14×10×19
Кол-во осей ЧПУ 3
Режущий режим Нож-однолопатка
Макс. скорость подачи, м/мин 80
Программирование ПО раскроя или управляющая программа
Габариты, м ≈24×6.5×2.5 (обе)
Масса, кг ≈12,000 / ≈13,000
Примечание Продавец может менять параметры.
