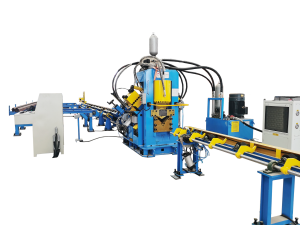

ЛИНИЯ ДЛЯ ПРОБИВКИ, МАРКИРОВКИ И РЕЗКИ УГОЛКОВ/ШВЕЛЛЕРОВ YK-APM1612C

Станок с ЧПУ для пробивки, маркировки и резки уголков и швеллеров
Модели: YK-APM1612C / YK-APM2020C

ОБЛАСТЬ ПРИМЕНЕНИЯ:
Эта производственная линия в основном используется для маркировки, пробивки и резки металлических деталей, таких как уголки и швеллеры, в производстве опор линий электропередачи и строительной отрасли.

ОСОБЕННОСТИ ПРОДУКТА:

• Применяется технология ЧПУ (числового программного управления); подача заготовки осуществляется сервоприводом, что обеспечивает высокую эффективность и стабильную точность обработки деталей. Ключевые гидравлические, пневматические и электрические компоненты — импортного производства.

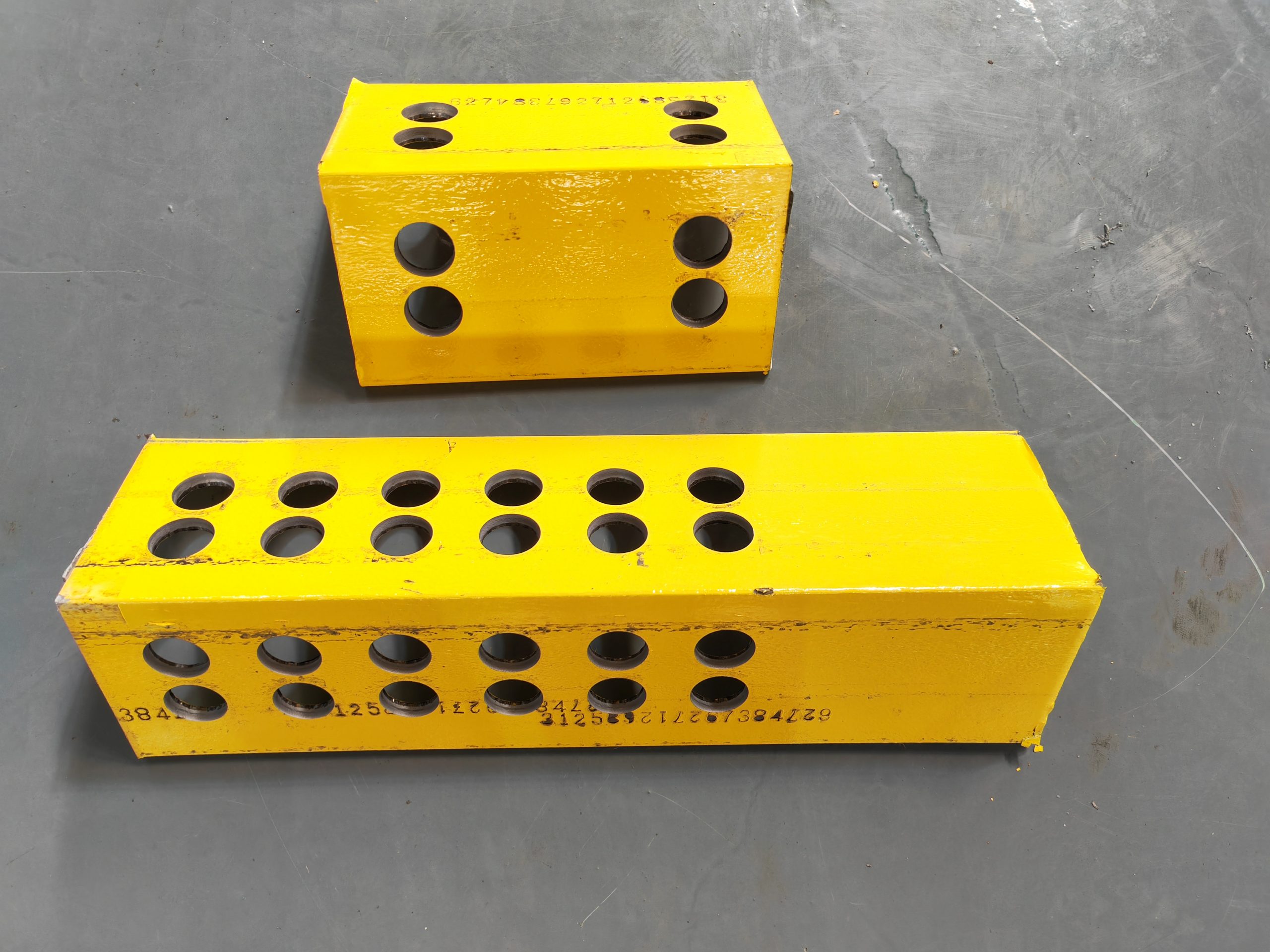

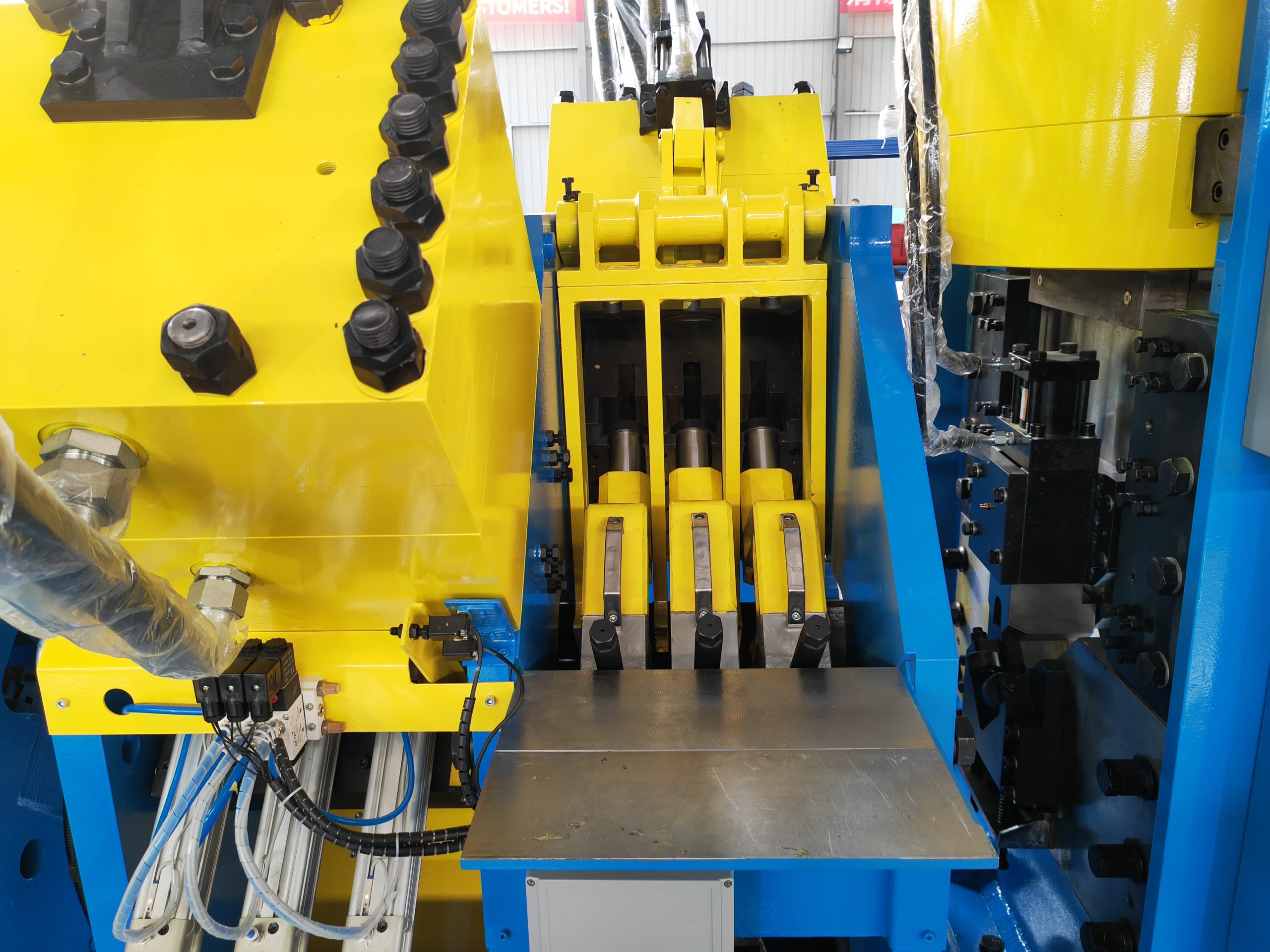

• С каждой стороны установлено по три комплекта пуансонов и матриц, что позволяет одновременно устанавливать три вида пуансонов разного диаметра и за один проход обрабатывать все отверстия.
• Программное обеспечение на компьютере имеет интерфейс на китайском/английском языках. Простое управление, возможность отображения чертежа детали. Легкое программирование: поддерживается как ручной ввод, так и использование программ, сгенерированных в ПО для раскроя.

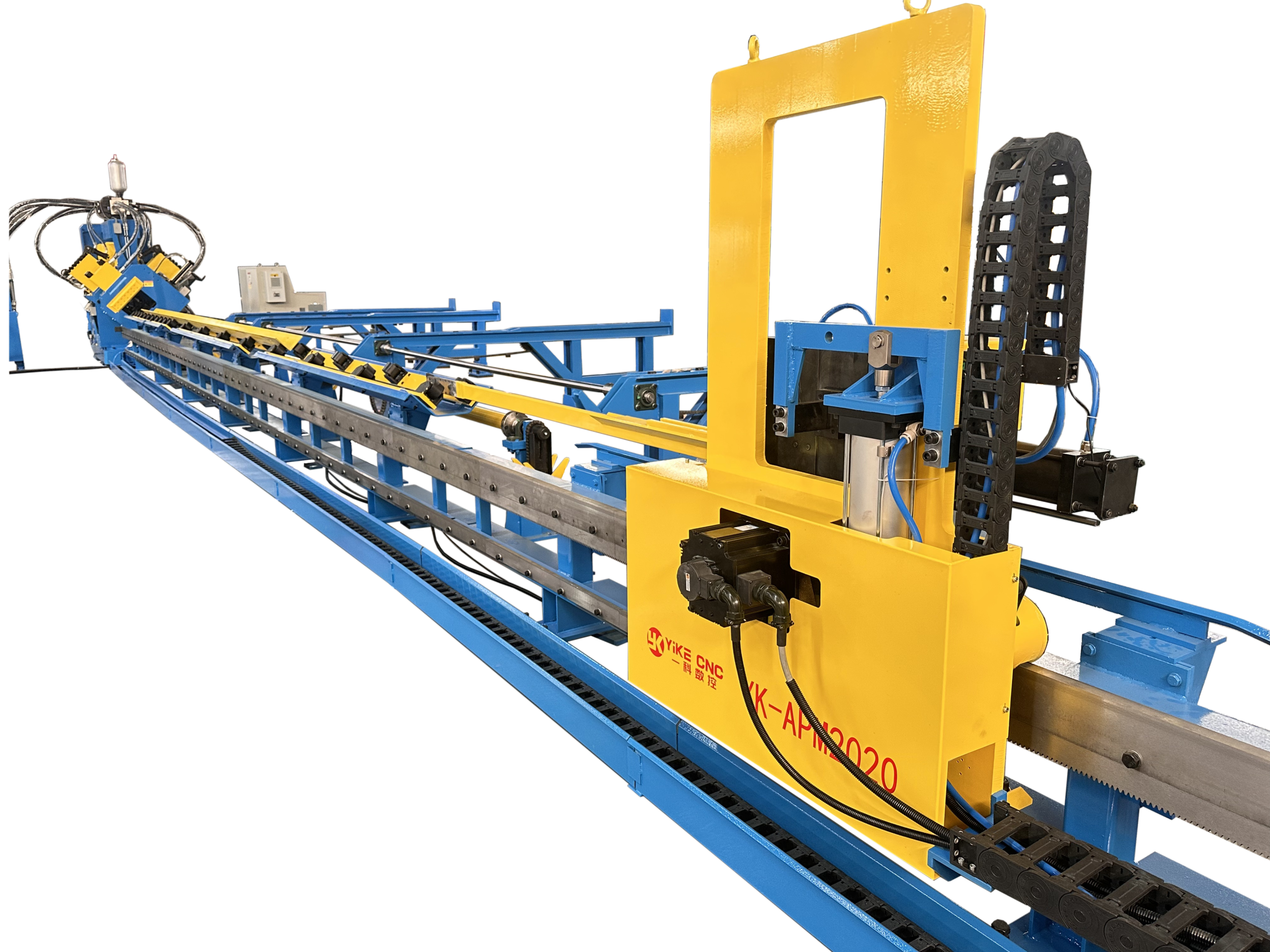

• Подающая каретка с ЧПУ приводится в движение сервоприводом и автоматически подает заготовку для пробивки и резки.
• Все операции — маркировка, пробивка и резка — выполняются в автоматическом режиме. Готовые изделия могут выгружаться с помощью пневматического устройства автоматического переворота, что снижает трудоемкость работы.

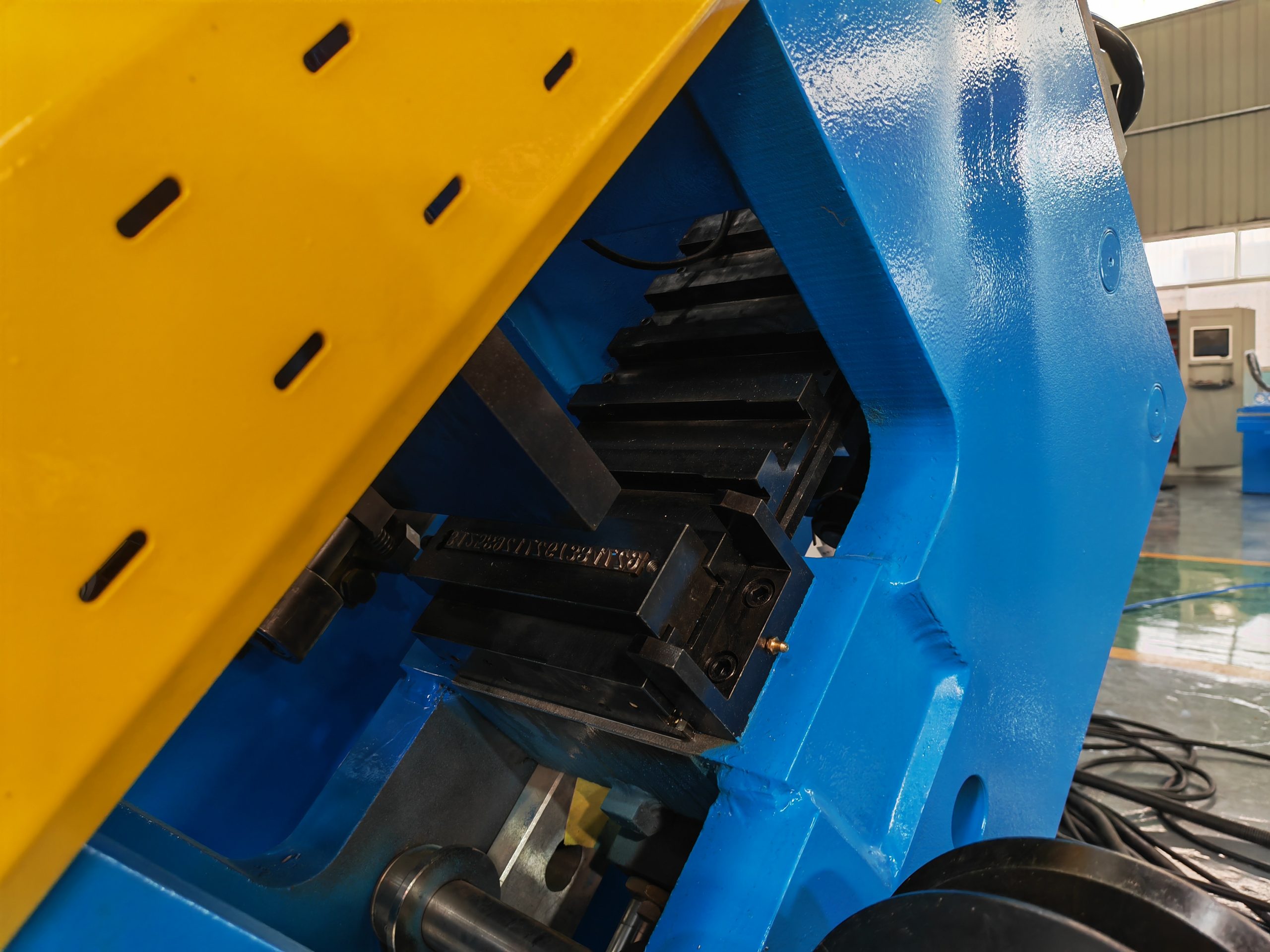

• Маркировочный узел выполнен в виде закрытой рамы с высокой жесткостью. Четыре группы символьных блоков закреплены на маркировочном узле и могут выбираться программно.
• Имеется функция предотвращения резки для обработки заготовок фиксированной длины.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Модель YK-APM1612C:

Размер уголка: от 40x40x3 мм до 160x160x12 мм.

Размер швеллера: от №8 до №16.

Максимальный диаметр пробивки: Φ26 мм.

Усилие пробивки: 1000 кН.

Усилие маркировки: 800 кН.

Усилие резки: 1800 кН.

Модель YK-APM2020C:

Размер уголка: от 63x63x4 мм до 200x200x20 мм.

Размер швеллера: от №8 до №16.

Максимальный диаметр пробивки: Φ26 мм (возможно до Φ32 мм).

Усилие пробивки: 1200 кН.

Усилие маркировки: 1030 кН.

Усилие резки: 4300 кН.

Общие характеристики для всех моделей:

Максимальная длина заготовки: 14 м.

Максимальная длина готового изделия: 12 м.

Количество пуансонов на сторону: 3 шт.

Количество символов для маркировки: 15 шт.

Количество групп символьных блоков: 4.

Размер символа: 14x10x19 мм.

Тип резки: однолезвийный.

Тип подачи: с помощью каретки с ЧПУ.

Максимальная скорость подачи: 60 м/мин.

Способ программирования: ПО для раскроя или ручной ввод инструкций.

Функция программы: отображение сообщений об ошибках.

Габаритные размеры: ≈32x7x3 м.

Продавец оставляет за собой право изменять и определять параметры оборудования.
