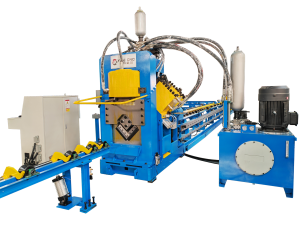

ЛИНИЯ ДЛЯ ПРОБИВКИ, МАРКИРОВКИ И РЕЗКИ УГОЛКОВ ЧПУ YK-BL/APM2020

Станок с ЧПУ для пробивки, маркировки и резки уголков
Модель: YK-BL2020 / YK-APM2020

ОБЛАСТЬ ПРИМЕНЕНИЯ:
Данная машина — специализированное оборудование для пробивки, маркировки и резки стальных уголков, используемое в производстве опор линий электропередачи, строительных стальных конструкциях и зданиях.

ОСОБЕННОСТИ ПРОДУКТА:

• Применяется технология ЧПУ (числового программного управления); подача заготовки осуществляется сервоприводом, работа отличается высокой эффективностью и стабильной точностью обработки деталей. Ключевые гидравлические, пневматические и электронные компоненты — импортные.

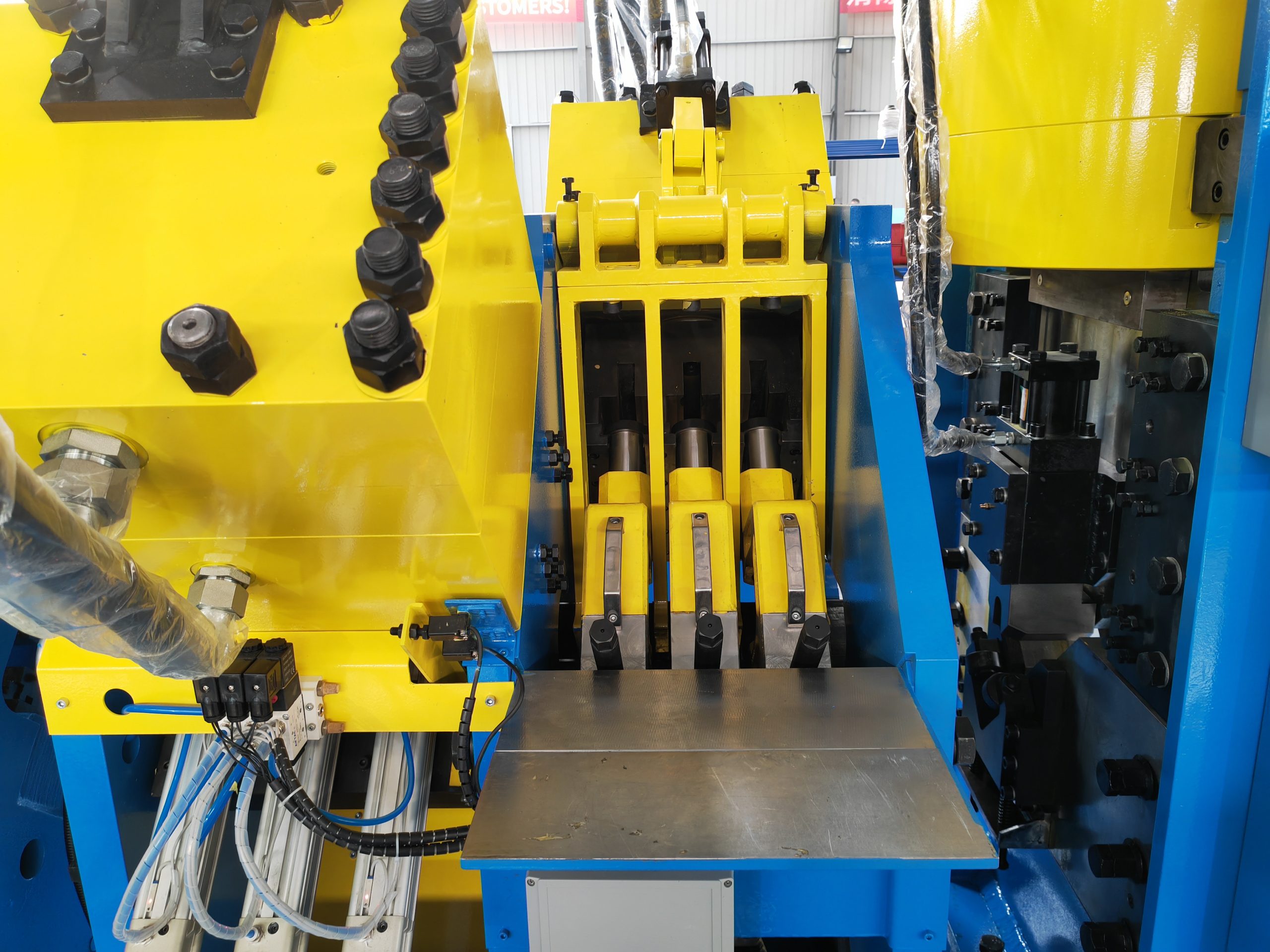

• С каждой стороны установлено по три комплекта пуансонов и матриц, что позволяет одновременно устанавливать три вида пуансонов разного диаметра и за один проход обрабатывать все отверстия.
• Программное обеспечение на компьютере имеет интерфейс на китайском/английском языках. Простое управление, может отображать чертеж детали, поддерживает ручное программирование и загрузку программ, сгенерированных автоматизированным ПО.

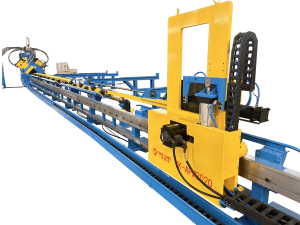

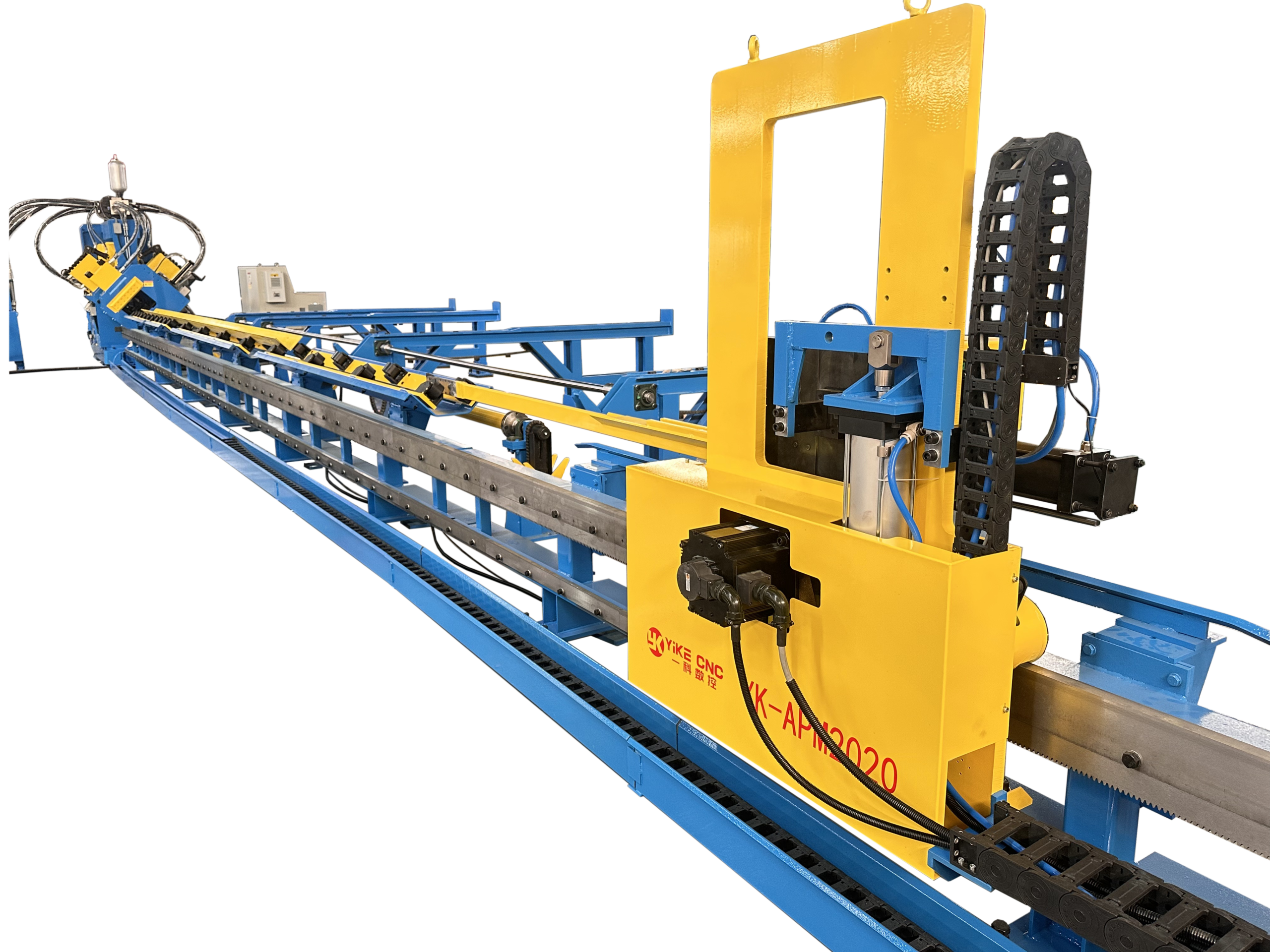

• Подающий роликовый стол с ЧПУ приводится в движение сервоприводом. Фотоэлектрический энкодер обеспечивает обратную связь, а замкнутый контур регулирует высокоточное позиционирование.

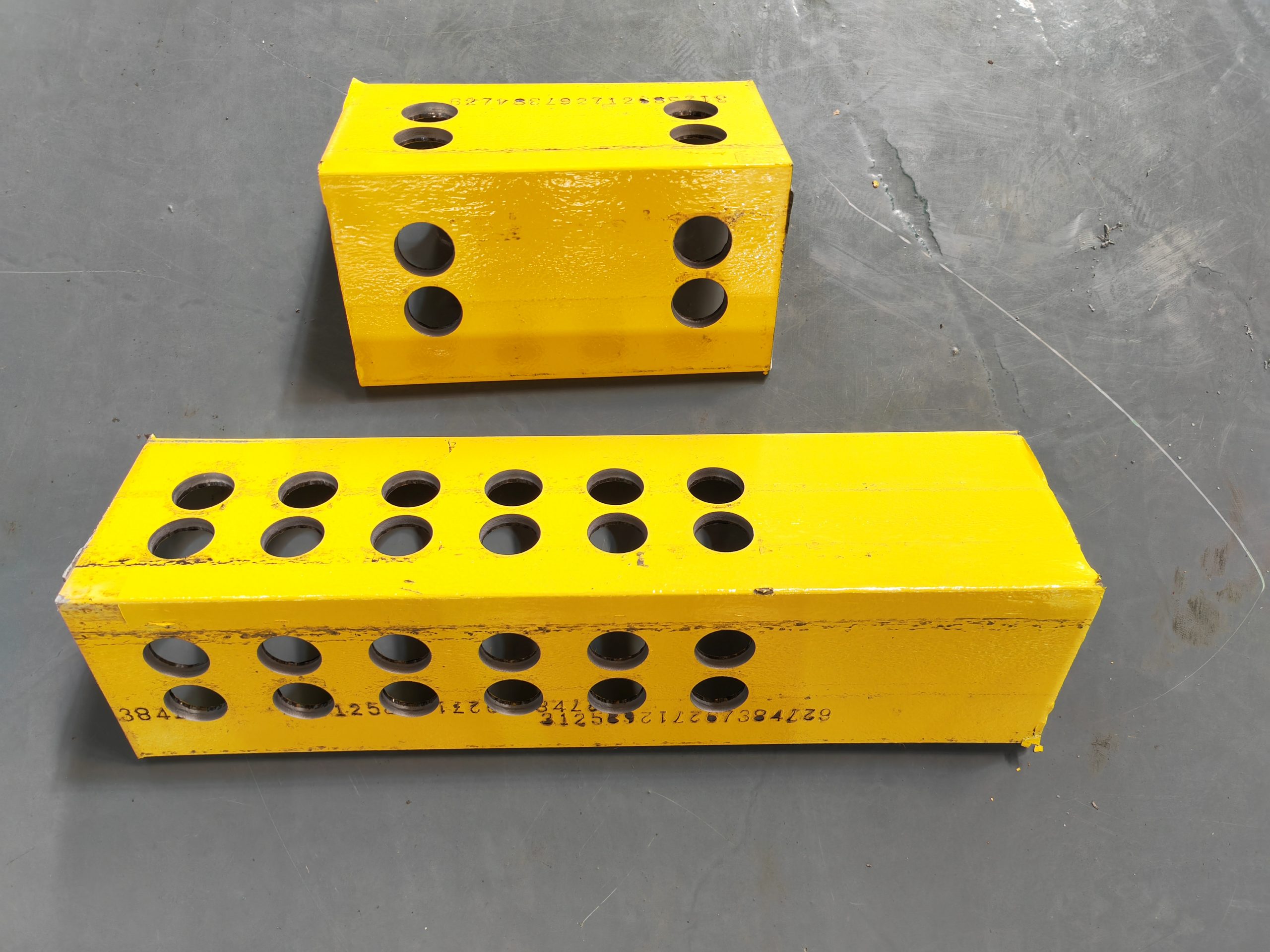

• Все операции — маркировка, пробивка и резка — выполняются в автоматическом режиме. Готовые уголки выгружаются с помощью пневматического устройства автоматического переворота, облегчая труд оператора.
• Маркировочный узел выполнен в виде закрытой рамы с хорошей жесткостью. Четыре группы коробок с литерами закреплены и выбираются по программе.
• Реализована функция «обхода резки» для обработки уголков фиксированной длины.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Модель:

• YK-BL2020
• YK-APM2020
• Диапазон размеров уголка, мм: 40×40×3 до 140×140×12
• Макс. пробивка (диаметр × толщина), мм:
   - YK-BL2020 — Φ26×20
   - YK-APM2020 — Φ26×20 (возможно до Φ32)
• Усилие пробивки, кН:
   - YK-BL2020 — 1,000
   - YK-APM2020 — 1,200
• Усилие маркировки, кН:
   - YK-BL2020 — 800
   - YK-APM2020 — 1,030
• Усилие резки, кН:
   - YK-BL2020 — 1,800
   - YK-APM2020 — 4,300
• Макс. длина заготовки, м: 14
• Макс. длина обработанного уголка, м: 12
• Количество пуансонов на сторону, шт.: 3
• Количество наборов букв для маркировки, шт.: 4
• Размер букв, мм: 14×10×19
• Количество осей ЧПУ: 3
• Способ резки:
   - YK-BL2020 — двусторонняя резка
   - YK-APM2020 — односторонняя резка
• Макс. скорость подачи, м/мин: 60
• Режим программирования: вручную или через ПО автоматической разметки
• Габаритные размеры (Д×Ш×В), м:
   - YK-BL2020 ≈32×7×3
   - YK-APM2020 ≈23×7×3
• Масса (брутто), кг:
   - YK-BL2020 ≈16,000
   - YK-APM2020 ≈17,000

Продавец оставляет за собой право изменять и уточнять характеристики оборудования.
