Печь закалки стекла — как работает и какое оборудование выбрать
21.11.2025
Печь закалки стекла — ключевое звено в производстве безопасного и прочного стекла для архитектуры, мебели, автомобилей, душевых кабин, фасадов и ограждений. Именно в этой единице оборудования лист обычного флоат-стекла превращается в закалённое: более прочное, устойчивое к ударам и термическим перепадам, соответствующее требованиям безопасности.
Без правильно работающей печи закалки невозможно выпускать стекло для современных стеклянных фасадов, безрамного остекления, стеклянных перегородок и ограждений. Некачественная закалка приводит к спонтанным разрушениям, сильным оптическим искажением, «катанию» стекла, проблемам с геометрией и браку при дальнейшей обработке.
Понимание принципа работы печи закалки и особенностей процесса важно не только технологу, но и тем, кто выбирает оборудование или заказывает закалённое стекло: от этого зависят безопасность, ресурс конструкций и репутация производства.

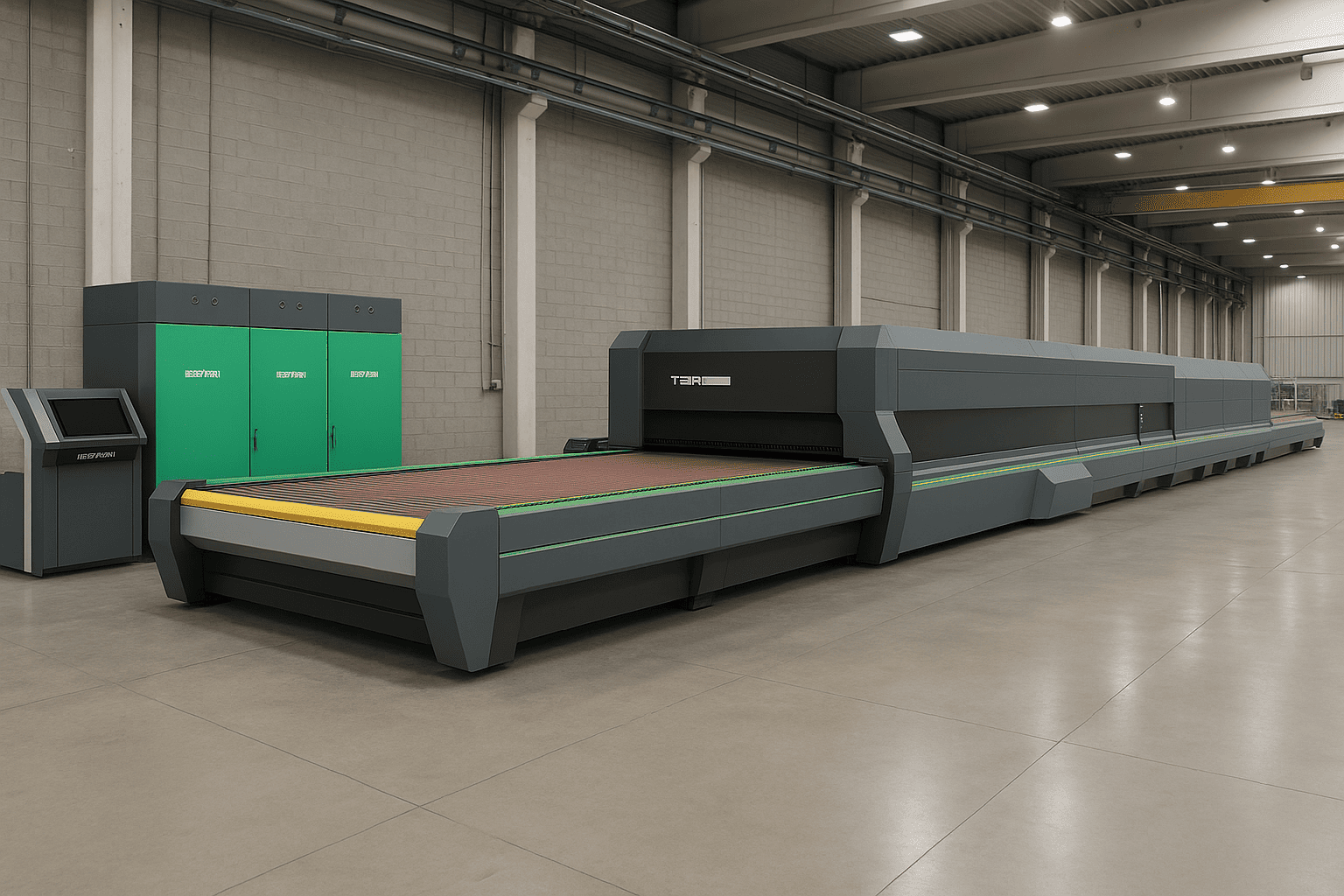

Как устроена и как работает печь закалки стекла
Печь закалки — это комплекс из нескольких функциональных зон.
| Узел / зона | Назначение | Особенности |
| Зона загрузки | Приём листов стекла перед нагревом | Роликовый или стол с подающими роликами, система позиционирования |
| Нагревательная камера | Доведение стекла до температуры закалки | Электронагреватели сверху/снизу, термодатчики, изоляция, циркуляция воздуха |
| Роликовое поле | Транспорт стекла через камеру | Керамические/специализированные ролики, устойчивые к высоким температурам |
| Закалочная секция (зона охлаждения) | Резкое охлаждение стекла потоками воздуха | Система сопел/форсунок, мощные вентиляторы, регулировка давления воздуха |
| Система управления | Контроль температуры, скорости, давлений | Контроллер, датчики, программные режимы под разные толщины стекла |
| Зона выгрузки | Охлаждение до безопасной температуры и снятие стекла | Роликовый стол, иногда с местом для визуального контроля |
Принцип работы печи закалки стекла
- Загрузка стекла.
Лист флоат-стекла нужного формата (часто уже после резки и обработки кромок) подаётся на загрузочный стол и далее на ролики печи. - Нагрев.
Стекло попадает в нагревательную зону, где его равномерно нагревают до температуры порядка 600–680 °C (выше точки размягчения, но ниже температуры плавления).
Важно добиться равномерного прогрева по толщине и площади: иначе в дальнейшем будут оптические искажения и деформация. - Перемещение по роликам.
Стекло движется через камеру на специальных роликах. Скорость движения и мощность нагрева подбираются под толщину и тип стекла: тонкое стекло нагревают короче и деликатнее, толстое — дольше и интенсивнее. - Выход из печи и резкое охлаждение (закалка).
Разогретый лист попадает в закалочную секцию, где с двух сторон на него под высоким давлением подаётся холодный воздух. Поверхностные слои быстро охлаждаются и «застывают», внутренние остывают медленнее.
В результате в поверхности формируются остаточные сжимающие напряжения, а внутри — растягивающие. Именно эта структура и даёт повышенную прочность и характерное «безопасное» разрушение. - Окончательное охлаждение и выгрузка.
После прохождения зоны интенсивного обдува стекло остывает до безопасной температуры, затем подаётся на зону выгрузки и уходит на склад или дальнейшую обработку (ламинацию, печать, монтаж).
Зачем нужна закалка стекла и чем закалённое стекло отличается от обычного
| Параметр | Обычное (отожжённое) стекло | Закалённое стекло |
| Прочность на изгиб / удар | Базовая | В 4–5 раз выше при одинаковой толщине |
| Устойчивость к термошоку | Низкая (перепад 40–60 °C) | Высокая (перепад до 200 °C и более, зависит от стандарта) |
| Характер разрушения | Крупные острые осколки | Множество мелких неострых фрагментов («крошка») |
| Возможность резки/сверления | В обычном состоянии — да | После закалки — нет, любые попытки приводят к разрушению |
| Область применения | Внутренние стеклопакеты, неответственные зоны | Фасады, душевые, ограждения, двери, витрины, автозакалка |
Основные функции печи закалки в производстве
- Повышение механической прочности.
Закалённое стекло выдерживает больший удар и изгибающие нагрузки — его сложнее разбить случайным механическим воздействием. - Обеспечение безопасного разрушения.
При критическом ударе закалённое стекло рассыпается на мелкие фрагменты, снижающие риск тяжёлых порезов. - Устойчивость к термическим перепадам.
Для фасадов, витражей, печей, душевых, кухонных панелей важна стойкость к нагреву и перепадам температуры — закалка это обеспечивает. - Соответствие требованиям стандартов и норм.
Во многих конструкциях нормативы прямо требуют использования закалённого или закалённо-ламинрованного стекла (безопасное остекление, ограждения, двери, автобусное/автомобильное стекло и т. п.).

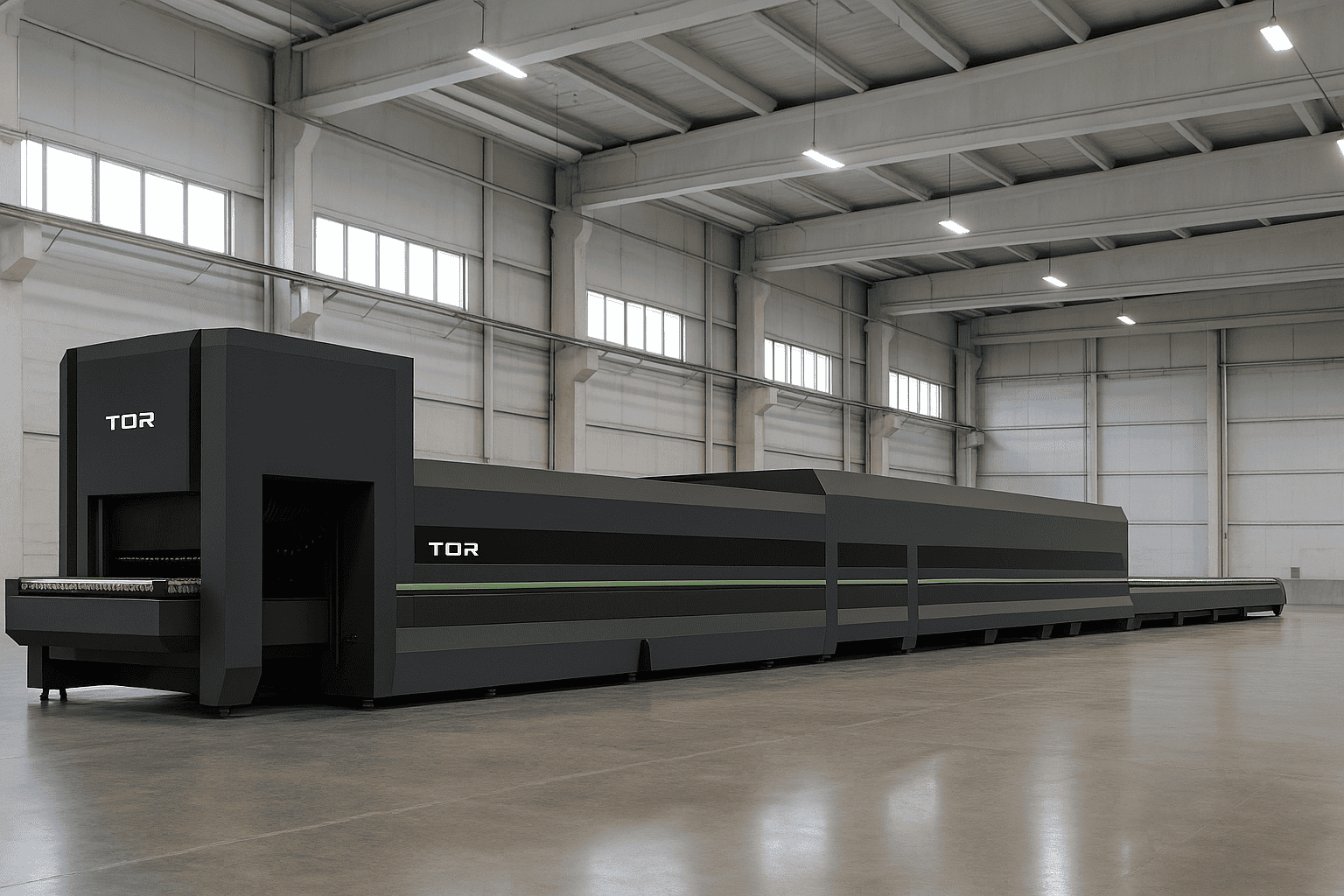

Виды печей закалки и их особенности
По типу транспортировки и организации процесса
| Тип печи | Особенности | Применение |
| Роликовые проходные | Стекло движется по непрерывному полю роликов через нагрев и охлаждение | Массовое производство листового закалённого стекла разных форматов |
| Пакетные (камерные) | Стекло загружается «пакетом», затем нагревается и закаливается партиями | Небольшие производства, нестандартные форматы, более простая автоматизация |
| Комбинированные (с возможностью гибки) | Печь закалки совмещена с узлом сгиба | Производство гнутого закалённого стекла (витрины, купола, радиусные фасады) |
По типу нагрева
| Тип нагрева | Описание | Плюсы | Минусы |
| С электрическими ТЭНами (верх и низ) | Традиционное решение, электрические нагреватели | Широко распространено, хороший контроль температуры | Требует качественной теплоизоляции, энергозатраты |
| Конвекционные печи (воздушная конвекция + ТЭНы) | Активная циркуляция горячего воздуха и обдув поверхности | Более равномерный нагрев, особенно для низкоэмиссионных стёкол | Сложнее конструкция, дороже обслуживание |
| Инфракрасные печи | Используют ИК-излучение для нагрева | Быстрый нагрев поверхностных слоёв | Требуют точной настройки, чувствительны к составу стекла и покрытиям |
Типичные технологические параметры закалки
Примерные режимы (обобщенно)
| Толщина стекла | Температура нагрева (ориентировочно) | Время в печи | Особенности |
| 4 мм | 620–650 °C | 90–150 с | Быстро нагревается, важно не перегреть и не «повести» лист |
| 6 мм | 620–670 °C | 150–240 с | Наиболее распространённая толщина фасадного и интерьерного стекла |
| 8–10 мм | 640–680 °C | 240–360 с | Требует более длительного выдерживания, особенно при больших форматах |
| 12–15 мм | 650–700 °C | 360–600 с и более | Крупные, тяжёлые листы, критичны к равномерности прогрева |
Цифры — ориентировочные, реальные режимы зависят от состава стекла, типа печи, конвекции и рекомендаций производителя оборудования.
Частые ошибки при работе печи закалки стекла
- Нерегулярная калибровка температурных зон печи.
Если не проверять и не калибровать датчики и нагреватели, распределение температуры по длине/ширине печи смещается. В итоге часть стекла недогревается, а часть перегревается — появляются полосы по прочности, оптические искажения, возможны спонтанные разрушения. - Неправильный режим для конкретной толщины стекла.
Попытка «одними и теми же настройками» закаливать 4 и 10 мм приводит либо к недозакалке, либо к перегреву, выгибу и сильному браку. Каждый диапазон толщин требует своего набора температуры, скорости и времени выдержки. - Игнорирование особенностей стекла с покрытиями (низкоэмиссионное, тонированное).
Такие стёкла поглощают тепло иначе, чем обычные прозрачные. Если использовать стандартные режимы, покрытие может быть повреждено, образуются пятна, полосы, ухудшается внешний вид. Нужны специальные режимы и часто – конвекционные печи. - Перегрузка печи и слишком плотная укладка листов.
Когда листы идут слишком близко друг к другу, нарушается равномерность нагрева и обдува, увеличивается риск взаимного «засвета», коллизий и колебаний. Производительность растёт лишь формально, а фактически растёт процент брака. - Плохая подготовка стекла перед закалкой.
Микротрещины, сколы на кромке, грязь и остатки абразива после обработки кромок становятся местами концентрации напряжений. При закалке такие дефекты многократно усиливаются и приводят к разрушению уже после установки. - Неправильная настройка интенсивности охлаждения.
Слишком слабый обдув — недозакалка (не достигаются нужные остаточные напряжения и требования по прочности). Слишком сильный — риск деформации, волнистость, сильное оптическое искажение. - Игнорирование контроля геометрии и оптики после закалки.
Без плановых проверок (на прогиб, «линзирование», полосы) на склад уходит стекло с допустимой по прочности, но неприемлемой по оптике поверхностью. Это критично для витрин, фасадов и витражей. - Отсутствие системы контроля качества по разрушающим испытаниям.
Если периодически не проверять уровень остаточных напряжений (например, по разрушающим испытаниям образцов), можно долгое время выпускать стекло, формально прошедшее печь, но не соответствующее стандартам закалки. - Неправильная эксплуатация роликового поля.
Загрязнение роликов, налипание стекломассы и шлама приводит к отпечаткам на стекле и локальным перегревам. Это источник «теней», полос и дефектов поверхности. - Экономия на техническом обслуживании и обучении персонала.
Печь закалки — сложный агрегат. Без обученных операторов и регулярного сервисного обслуживания даже хорошее оборудование начинает «вести себя непредсказуемо»: растёт брак, возникают аварийные остановки и внеплановые ремонты.
Вопросы и ответы
Зачем вообще закаливать стекло, если можно взять просто более толстое?
Более толстое обычное стекло увеличивает вес конструкции и не решает проблему безопасного разрушения. Закалённое стекло при той же толщине прочнее и безопаснее в случае повреждения.
Можно ли после закалки резать или сверлить стекло?
Нет. Любая механическая обработка закалённого стекла приведёт к его разрушению из-за внутренних напряжений. Все резы, отверстия и вырезы выполняются до закалки.
Почему закалённое стекло иногда «лопается само по себе»?
Причины могут быть разными: включения сульфида никеля в массе стекла, скрытые микротрещины, неправильный режим закалки, механические воздействия после монтажа. Поэтому на серьёзных объектах часто применяют ещё и термоупрочнение + ламинирование.
В какой температурный диапазон нагревают стекло в печи закалки?
Как правило, до 600–680 °C в зависимости от состава стекла и толщины. Важно не перегреть стекло до состояния, когда оно начинает «плыть», и обеспечить равномерный прогрев по толщине.
Что будет, если стекло недогреть или недостаточно быстро охладить?
Получится «недозакалённое» стекло: внешне оно может выглядеть нормально, но прочность и термостойкость будут ниже норм. При проверке на удар или термошок такое стекло будет вести себя как обычное.
Отличается ли закалка прозрачного и тонированного стекла?
Да. Тонированное стекло впитывает больше тепла, быстрее нагревается, местами может перегреваться. Для него корректируют режимы нагрева и охлаждения, а иногда используют иные зоны печи или специальные программы.
Чем конвекционная печь закалки лучше обычной?
Конвекционная печь обеспечивает более равномерный нагрев, особенно листов с низкоэмиссионными покрытиями и сложными многослойными структурами. Для архитектурного и энергосберегающего стекла это уже по сути стандарт.
Почему после закалки стекло иногда становится слегка «волнистым»?
Это результат неравномерного нагрева или охлаждения, а также влияния роликов. Визуальный эффект «линзы» и волнистости особенно заметен на больших форматах и при сравнении в отражении.
Можно ли закалить уже установленное стекло на объекте с помощью переносной установки?
Нет. Закалка требует высокотемпературной печи и контролируемого процесса. Любые попытки делать «местную закалку» на объекте не дадут нужной структуры напряжений и качества.
Чем закалённое стекло отличается от термоупрочнённого?
Закалённое имеет более высокий уровень остаточных напряжений, выше прочность и термостойкость, но при разрушении полностью рассыпается на мелкие фрагменты. Термоупрочнённое имеет меньшие напряжения и при разрушении даёт более крупные осколки, но при этом меньше подвержено спонтанному разрушению из-за включений сульфида никеля.
Можно ли закалять стеклопакеты целиком?
Нет. Закалке подвергаются отдельные листы до сборки стеклопакета. Сам стеклопакет — уже готовая сборка из стекла, дистанционной рамки и герметика, помещать его в печь закалки нельзя.
Какие стекла обязательно должны быть закалёнными по нормам безопасности?
Обычно это стекла в дверях, ограждениях, душевых кабинах, безрамных перегородках, фасадах на уровне людей, стеклянные полы, лестницы и т. п. Список зависит от норм конкретной страны и проекта.
Может ли печь закалки работать с формованным (фигурным) стеклом?
В большинстве случаев – да, если форматы и геометрия позволяют безопасно транспортировать изделие по роликовому полю. Но для сложной формы применяются отдельные печи для гибки и формования с последующей закалкой.
Почему важно равномерно распределять листы по ширине печи?
Если стекло нагружается несимметрично, нарушается температурный баланс, печь работает неравномерно, возможны деформации и «поведение» стекла в сторону свободного пространства.
Зачем нужны «проверочные» ломовые испытания закалённого стекла?
Они показывают характер разрушения (размер фрагментов, их количество), подтверждают, что стекло действительно закалено, а не только формально прошло печь. Это способ контроля качества процесса.
Можно ли визуально отличить закалённое стекло от обычного?
Специалист часто видит косвенные признаки: световые полосы при наблюдении через поляризационные фильтры, характер искажения отражений. Но для надёжного определения обычно используют либо маркировку, либо испытания.
Почему печь закалки — одно из самых энергоёмких мест в цехе?
Нагрев до 600+ °C и интенсивное охлаждение требуют значительной электроэнергии. Поэтому для современных печей важны хорошая теплоизоляция, рекуперация, правильное управление режимами.
Как влияет загрязнение стекла перед закалкой?
Любая грязь, остатки масел, абразивов, наклейки могут «поджариться» на поверхности, оставив пятна, точки, ореолы. Это не только эстетический дефект, но и потенциальные точки местного напряжения.
Почему важно выдерживать стекло в печи определённое время, а не просто быстро «прокрутить»?
Стекло должно прогреться не только по поверхности, но и по толщине. Если прогрев недостаточен, внутренняя часть останется холодной, и правильная структура напряжений при охлаждении не сформируется.
Можно ли использовать одну и ту же печь закалки и для стекла, и для других материалов?
Нет. Печь закалки стекла специализирована под стекломассу, температурный режим и специфические требования к чистоте и геометрии. Использовать её для других материалов (металлы, керамика) технологически нецелесообразно и опасно.

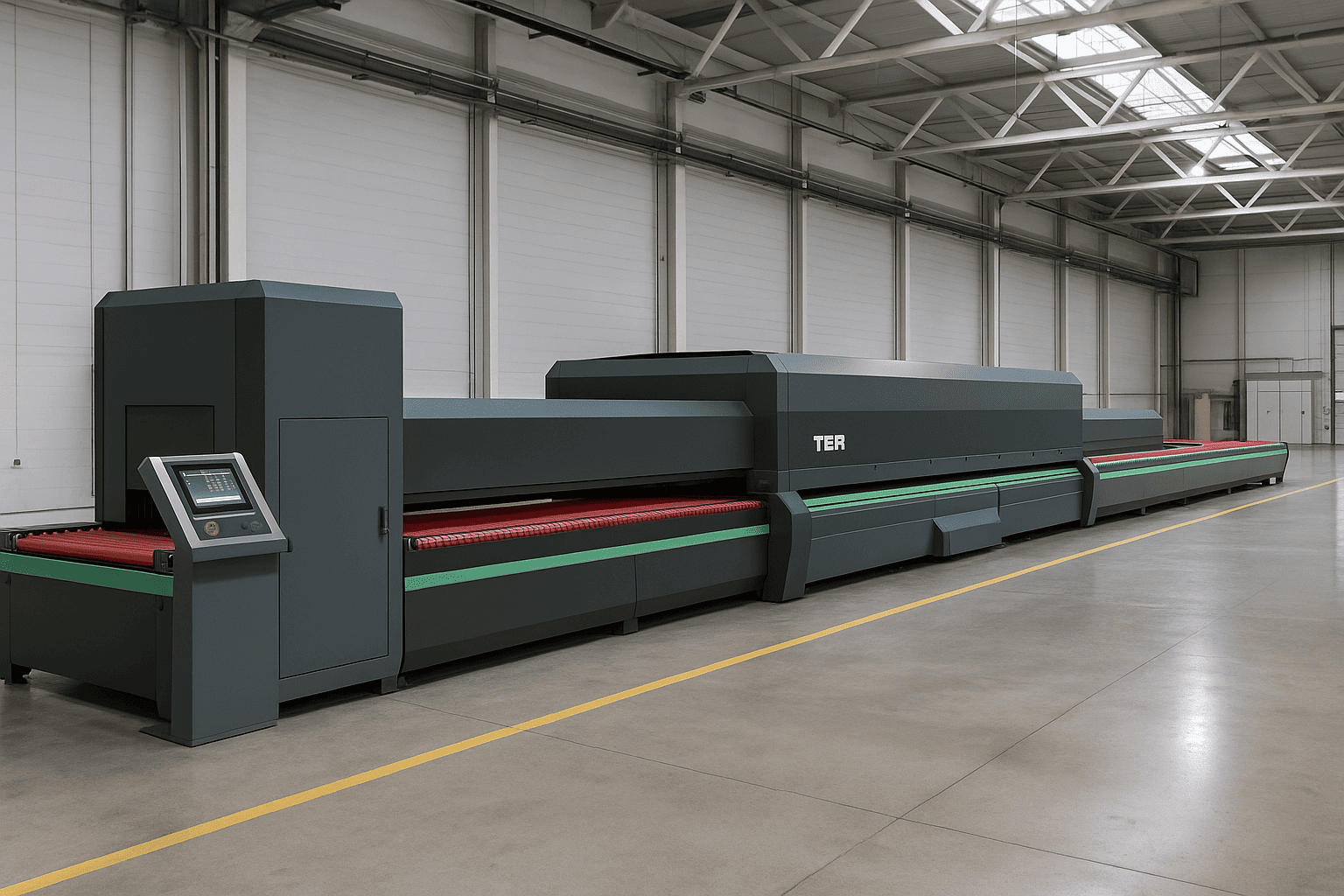

Какие печи для закалки стекла мы предлагаем:
В линейке КПД-Техно представлены промышленные печи закалки стекла TBR разных типов и форматов — от конвекционных линий для крупноформатных архитектурных стекол до радиационных печей и комплексов гибки (моллирования). Эти установки позволяют производить прочное и безопасное закалённое стекло для фасадных систем, перегородок, мебели, витражей и бытовой техники.
Таблица сравнений моделей печей TBR
| Модель печи | Тип печи | Формат стекла | Диапазон толщин, мм | Ключевые особенности | Для каких задач/производств |
| TBR TG1240-CA | Конвекционная печь закалки плоского стекла | До 1200 × 4000 мм, минимальный формат около 250 × 100 мм | 2,85–19 | Равномерный нагрев благодаря полной конвекции, высокая производительность, оптимизированное энергопотребление | Серийное производство строительного, интерьерного и бытового закалённого стекла |
| TBR TG2450-A-CA | Конвекционная печь для крупноформатного стекла | До 2440 × 5000 мм, минимальный формат примерно 300 × 150 мм | Примерно 3,85–19 | Несколько конвекционных воздуходувок, мощная нагревательная камера, независимые приводы секций | Производство фасадного, витражного и архитектурного стекла большого формата |
| TBR BG2036-A | Радиационная печь закалки | Около 2000 × 3660 мм, минимальный формат от 300 × 100 мм | 3,85–19 | Мощная радиационная камера, высокопроизводительная система охлаждения, точная автоматизация | Поточное производство листового стекла для конструкций, мебели, бытовой техники |
| TBR TG 220 | Печь для закалки плоского стекла | Серия печей, рассчитанная на стандартные форматы | До 8 мм (зависит от модификации) | Высокая экономичность, компактность, стабильная работа с типовыми толщинами | Небольшие и средние производства плоского закалённого стекла |
| TBR HWTG 1250 10.3 | Печь для закалки и моллирования | Форматы под архитектурное и дизайнерское стекло | До 19 | Универсальная установка: закалка плюс гибка стекла в одной линии | Производства, выполняющие гнутые фасады, интерьерные конструкции, душевые, двери и мебель |
Ключевые рекомендации по выбору печи TBR
- Для серийной закалки стандартных форматов
Подойдут конвекционные модели среднего формата — они обеспечивают точный, равномерный прогрев и высокую скорость цикла. - Для крупноформатного архитектурного стекла
Лучше выбирать широкоформатные печи с мощной конвекцией, стабильной геометрией и высокой энергоэффективностью. - Для стабильного потока типовых изделий
Радиационная печь обеспечивает предсказуемость и высокий процент годной продукции — оптимально для мебельного и бытового стекла. - Для гибки плюс закалки в одном цикле
Универсальные комплексы предпочтительны — они экономят место, ускоряют цикл и позволяют выпускать сложные формы.
Чек-лист для выбора и эксплуатации печи для закалки стекла
| Пункт контроля | Да/Нет | Комментарий |
| Требуемые форматы стекла (максимальная длина/ширина) учтены при выборе печи | ||
| Толщины стекла и типы (прозрачное, тонированное, с покрытиями) определены | ||
| Печь обеспечивает необходимые режимы нагрева для всего диапазона толщин | ||
| Есть регулировка и балансировка обдува в закалочной секции | ||
| Предусмотрена работа с низкоэмиссионными и энергоэффективными стёклами | ||
| Система управления позволяет задавать и сохранять рецепты для разных стекол | ||
| Организован контроль температуры по зонам, с периодической калибровкой датчиков | ||
| Налажен регламент обслуживания роликового поля и систем охлаждения | ||
| В цехе обеспечены условия по электромощности, вентиляции и теплоотводу | ||
| Есть обученный персонал (оператор и технолог), знакомые с процессом закалки | ||
| Введена система входного контроля стекла (качество кромки, чистота, отсутствие дефектов) | ||
| Проводятся периодические испытания закалённого стекла на соответствие нормам |
Итог
Печь закалки стекла — это сердце производства безопасного и прочного стекла. В ней обычный лист флоат-стекла проходит через комбинацию высокотемпературного нагрева и контролируемого резкого охлаждения, в результате чего в стекле формируется особая структура напряжений. Именно она даёт повышенную прочность, стойкость к термошоку и характерное безопасное разрушение.
Для производителя важно правильно выбрать печь по формату, диапазону толщин, типу стекла и уровню автоматизации, а затем выстроить стабильный технологический режим. Для заказчика важно понимать, что использование закалённого стекла — не просто «опция», а зачастую требование безопасности и нормативов, особенно в фасадах, перегородках, ограждениях и зонах, где человек непосредственно контактирует с стеклом.
Грамотно настроенная печь закалки, обслуживаемая обученным персоналом по отлаженному регламенту, даёт стабильное, предсказуемое по качеству закалённое стекло, которое безопасно служит в конструкциях долгие годы.
