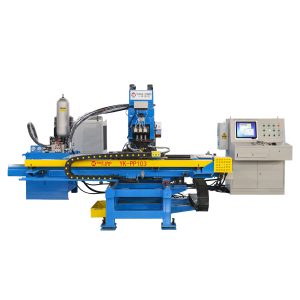

СТАНОК ДЛЯ ПРОБИВКИ И МАРКИРОВКИ СТАЛЬНЫХ ПЛИТ YK-PP103

Станок с ЧПУ для пробивки и маркировки стальных листов
Модели: YK-PP103 / YK-PPR103 / YK-PP104 / YK-PPR104

ОБЛАСТЬ ПРИМЕНЕНИЯ:

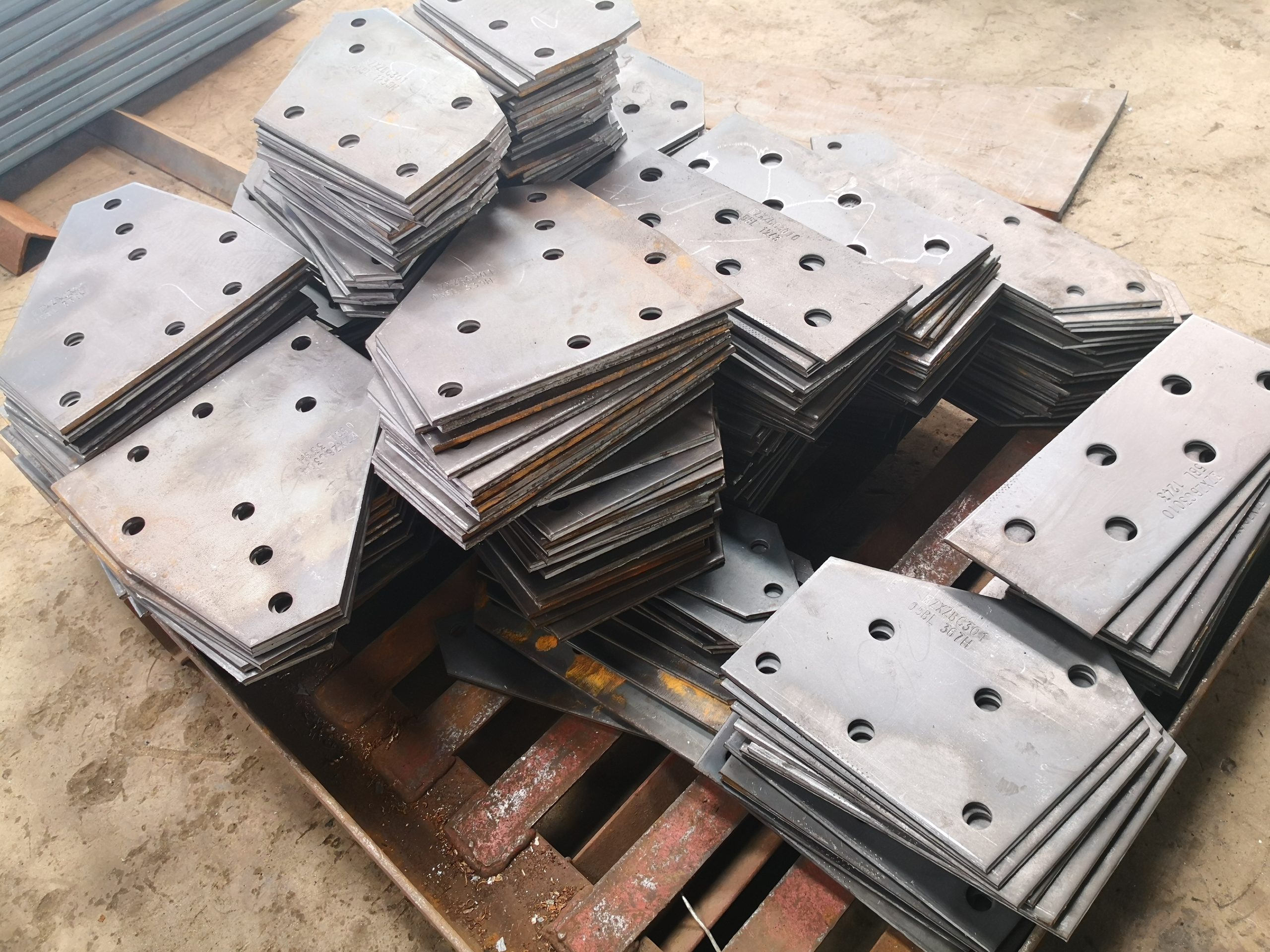

Специализированный станок с ЧПУ для пробивки и маркировки стальных листов (пластин), применяемый в производстве опор ЛЭП (стальных решетчатых башен). Также используется для пробивки и маркировки листового проката в других отраслях промышленности.

ОСОБЕННОСТИ ПРОДУКТА:

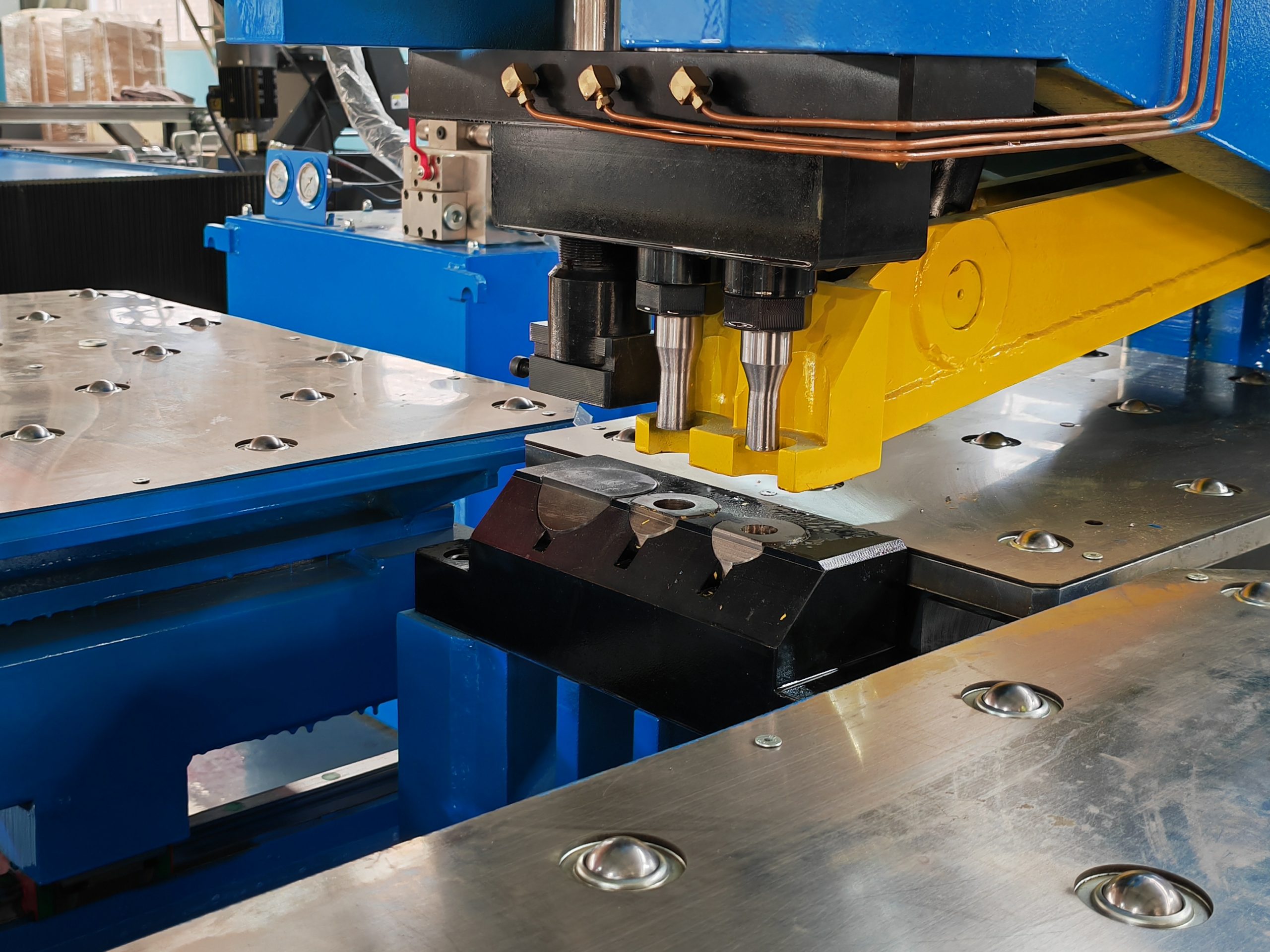

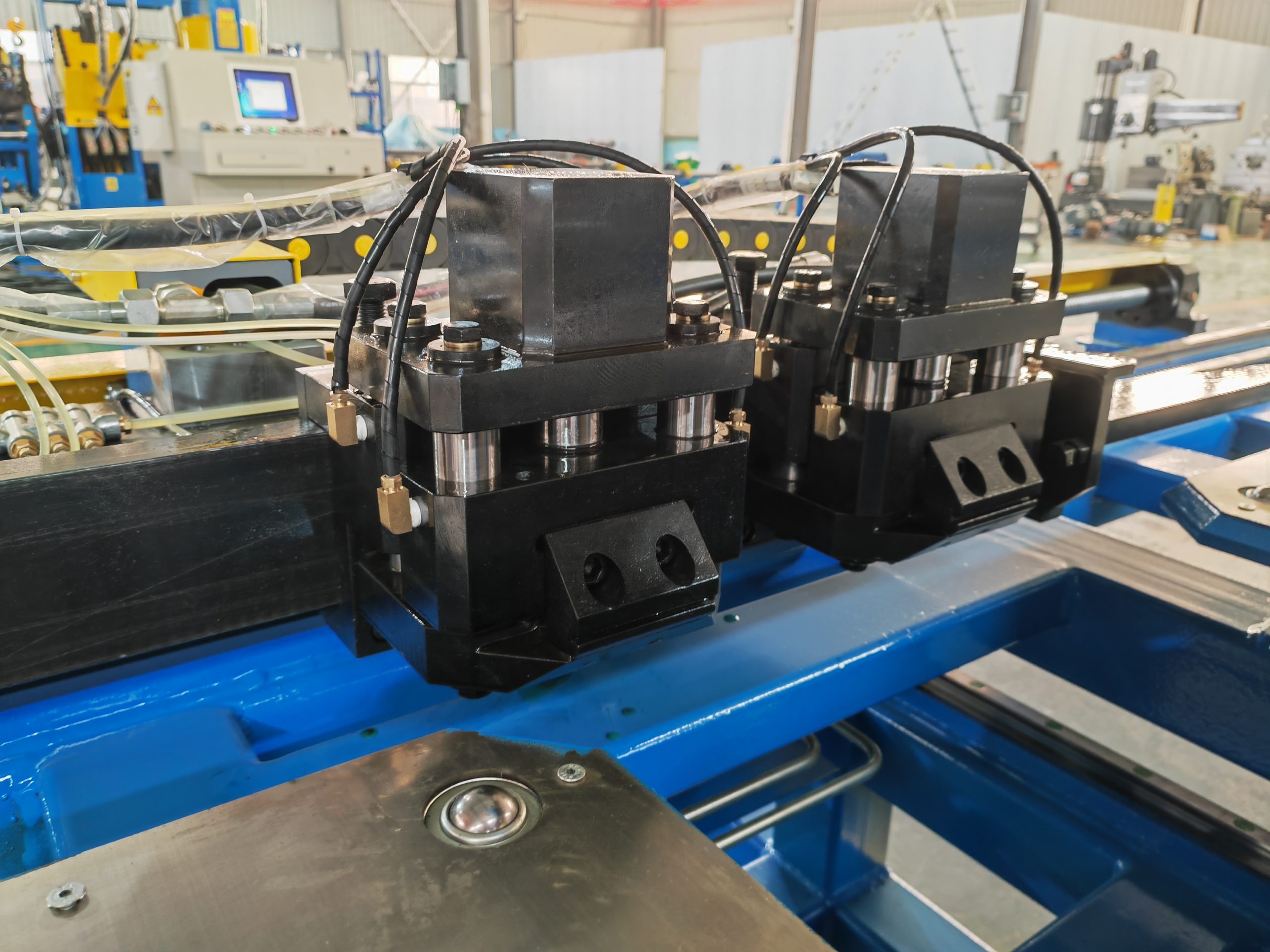

• Станина станка имеет С-образную сварную конструкцию, обладающую высокой жесткостью и большим рабочим пространством. Станок оснащен тремя рабочими станциями (две для пробивки, одна для маркировки) с автоматическим переключением между ними. Система зажимов адаптируется к заготовкам различного размера, используется упорный блок, а сама заготовка поддерживается рабочим столом с шариковыми опорами.
• Перемещение по осям X и Y контролируется серводвигателями, шарико-винтовыми парами (ШВП) и ПЛК, что обеспечивает автоматический контроль положения пробивки. Оператор вводит программу обработки, которая может использоваться многократно.
• Применяется технология ЧПУ и подача с помощью сервопривода, что гарантирует высокую эффективность и стабильную точность обработки заготовки.
• Важные функциональные компоненты имеют модульную конструкцию, что упрощает их ремонт и обслуживание.

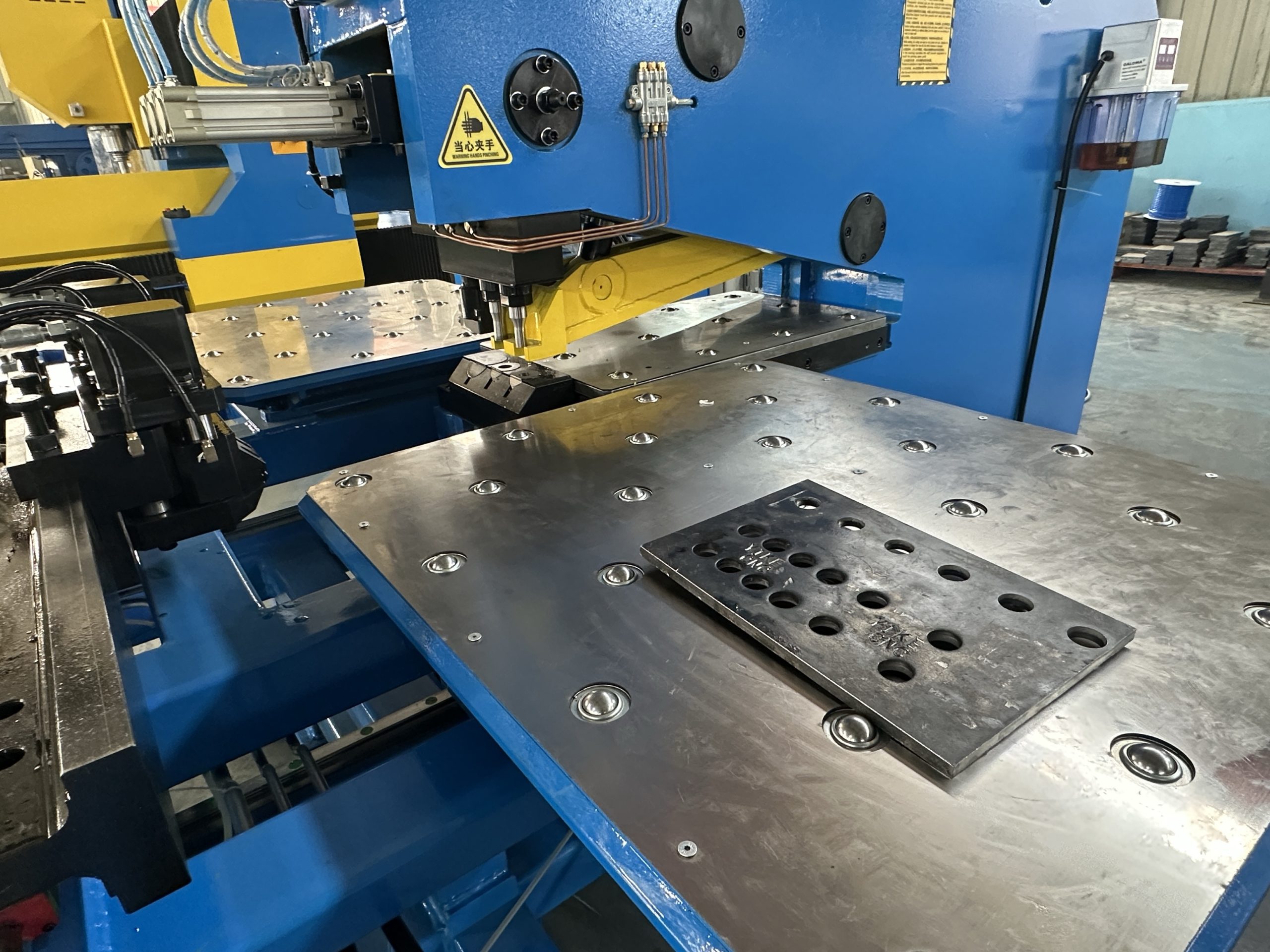

• Возможность одновременного выполнения операций пробивки и маркировки на одной и той же пластине.
• Простое программирование: станок может считывать чертежи в формате CAD и использовать программы, созданные в ПО для раскроя. Поддерживается работа с файлами ПО TEKLA, например, в формате NC1.
• Встроена функция самодиагностики неисправностей.
• Привод по осям X и Y осуществляется связкой «серводвигатель + ШВП + линейная направляющая», что повышает точность позиционирования.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Модель YK-PP103:

Макс. размер заготовки: 1500×800 мм.

Макс. диаметр пробивки: Φ26 мм.

Усилие пробивки: 1000 кН.

Усилие маркировки: 800 кН.

Количество рабочих станций: 3 (2 для пробивки + 1 для маркировки).

Габаритные размеры: ≈3.2×3×1.9 м.

Вес (брутто): ≈5000 кг.

Модель YK-PPR103 (УСИЛЕННАЯ):

Макс. размер заготовки: 1500×800 мм.

Макс. диаметр пробивки: Φ26 мм (опционально до Φ32 мм).

Усилие пробивки: 1200 кН.

Усилие маркировки: 1000 кН.

Количество рабочих станций: 3 (2 для пробивки + 1 для маркировки).

Габаритные размеры: ≈3.4×3.2×1.9 м.

Вес (брутто): ≈6200 кг.

Модель YK-PP104:

Макс. размер заготовки: 1500×1000 мм.

Макс. диаметр пробивки: Φ26 мм.

Усилие пробивки: 1000 кН.

Усилие маркировки: 800 кН.

Количество рабочих станций: 3 (2 для пробивки + 1 для маркировки).

Габаритные размеры: ≈3.2×3×1.9 м.

Вес (брутто): ≈5500 кг.

Модель YK-PPR104 (УСИЛЕННАЯ):

Макс. размер заготовки: 1500×1000 мм.

Макс. диаметр пробивки: Φ26 мм (опционально до Φ32 мм).

Усилие пробивки: 1200 кН.

Усилие маркировки: 1000 кН.

Количество рабочих станций: 3 (2 для пробивки + 1 для маркировки).

Габаритные размеры: ≈3.3×3×2.5 м.

Вес (брутто): ≈6500 кг.

Модель YK-PPR104-4 (УСИЛЕННАЯ):

Макс. размер заготовки: 1500×1000 мм.

Макс. диаметр пробивки: Φ26 мм.

Усилие пробивки: 1200 кН.

Усилие маркировки: 1000 кН.

Количество рабочих станций: 4 (3 для пробивки + 1 для маркировки).

Габаритные размеры: ≈3.3×3×2.5 м.

Вес (брутто): ≈6500 кг.

Общие характеристики:

Толщина пробиваемого листа: от 5 до 25 мм.

Минимальное расстояние от центра отверстия до края листа: 25 мм.

Размер символа маркировки: 14×10×19 мм.

Способ программирования: Auto CAD или ПО для раскроя.

Продавец оставляет за собой право изменять и определять параметры оборудования.
