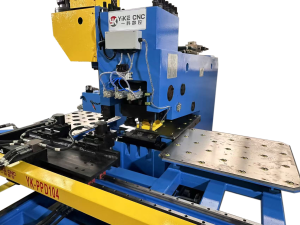

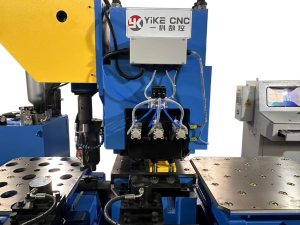

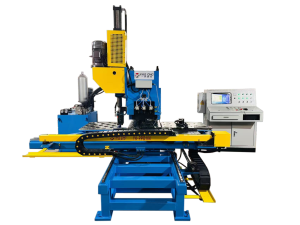

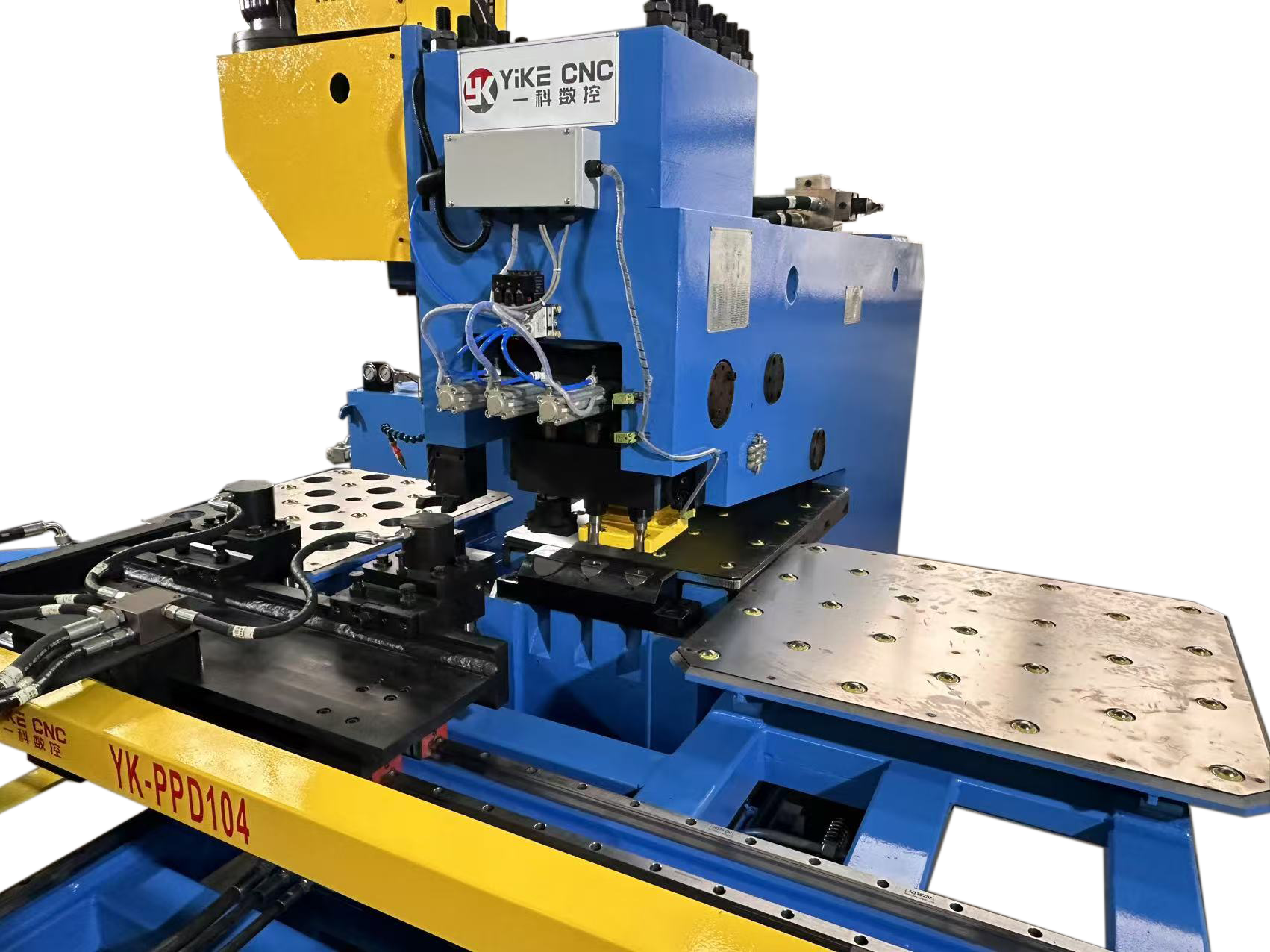

СТАНОК ДЛЯ ПРОБИВКИ, МАРКИРОВКИ И СВЕРЛЕНИЯ ДЛЯ СТАЛЬНЫХ ПЛИТ YK-PPD103

Станок с ЧПУ для пробивки, маркировки и сверления (стандартного и высокоскоростного) стальных листов
Модели: YK-PPD103 / YK-PPRD103 / YK-PPRD104 / YK-PPRD104-4

ОБЛАСТЬ ПРИМЕНЕНИЯ:

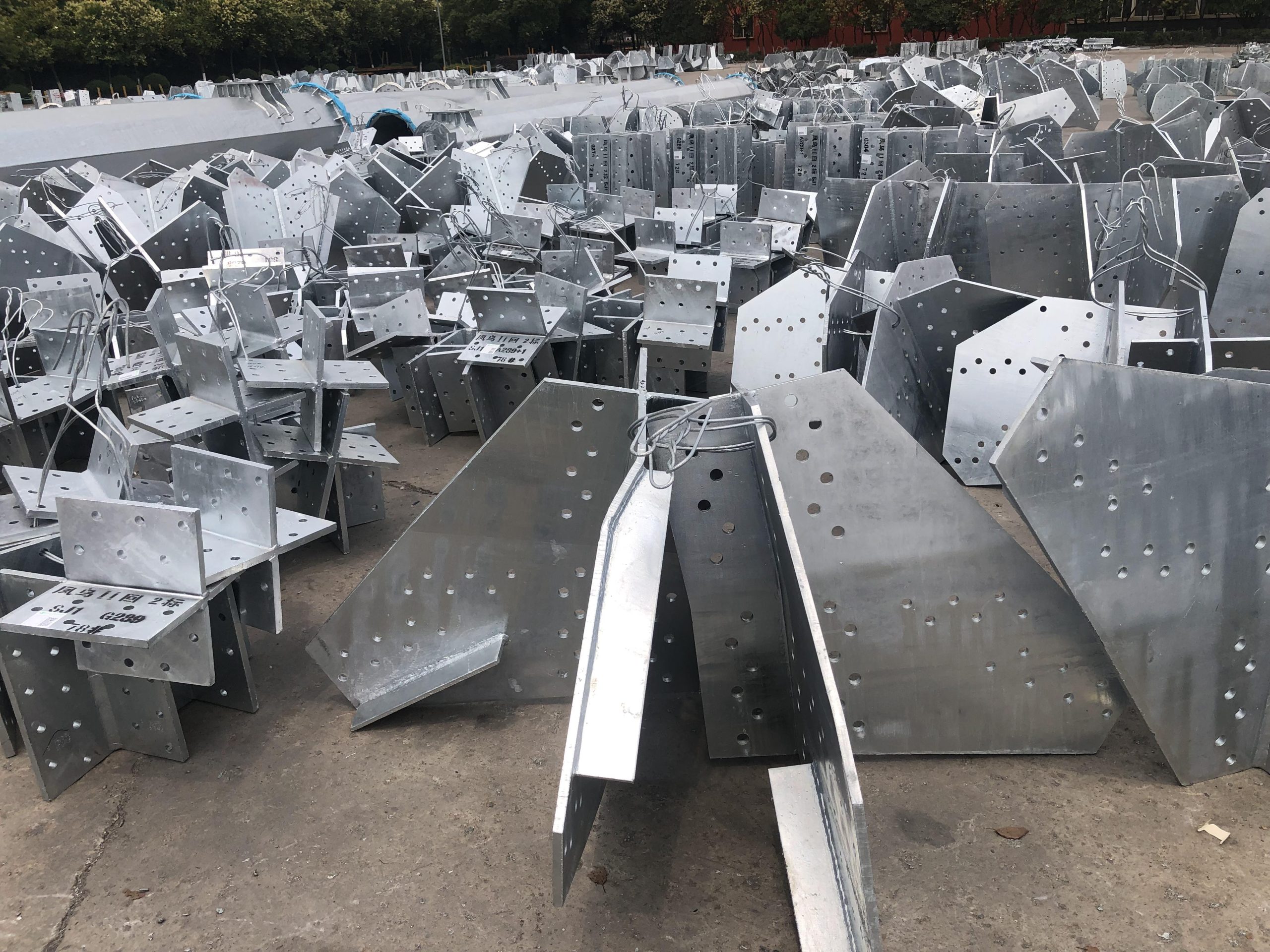

Специализированный станок с ЧПУ для пробивки, маркировки и сверления стальных листов (пластин), применяемый в производстве опор ЛЭП (стальных решетчатых башен). Также используется для обработки листового проката в других отраслях промышленности.

ОСОБЕННОСТИ ПРОДУКТА:

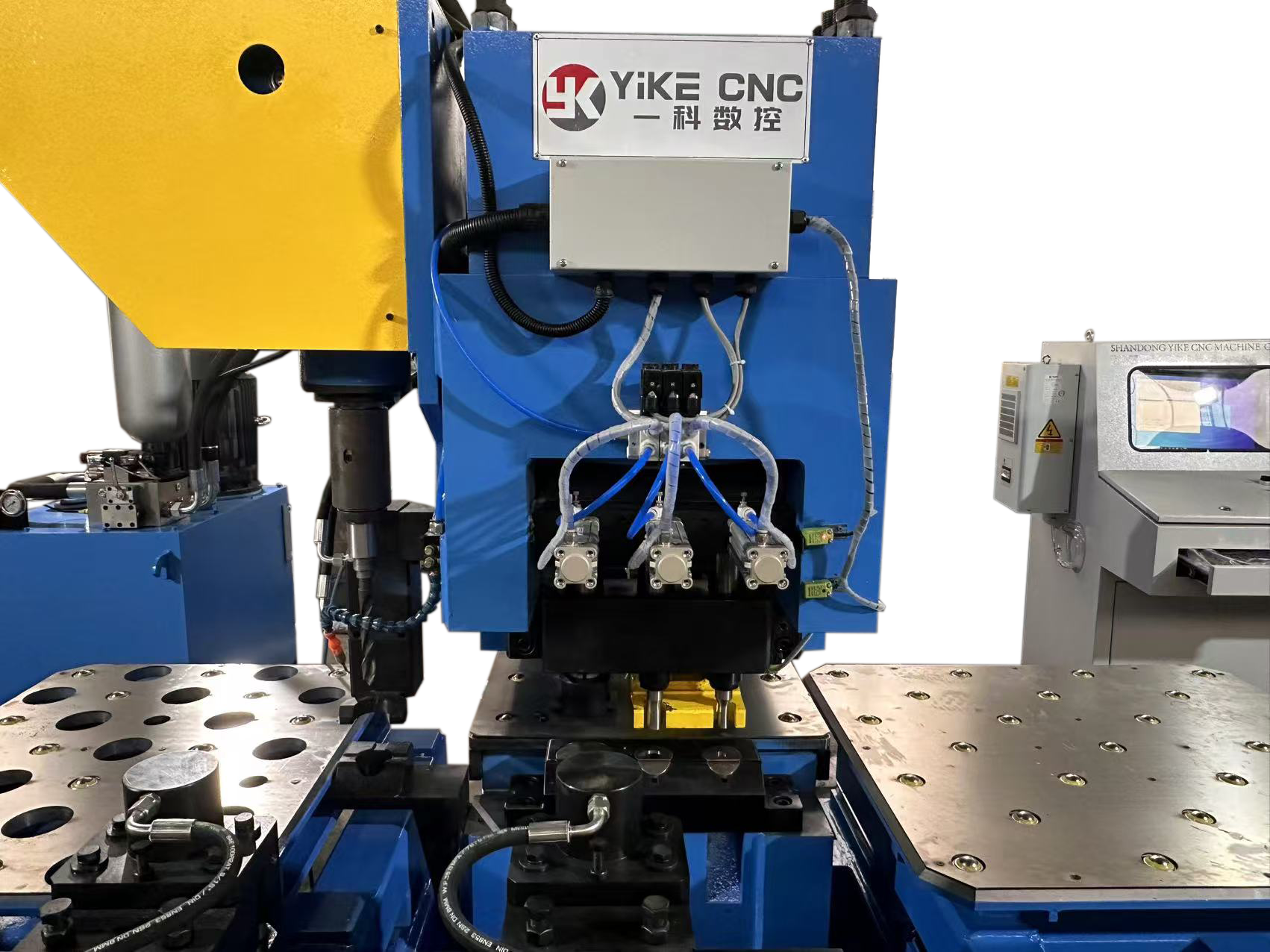

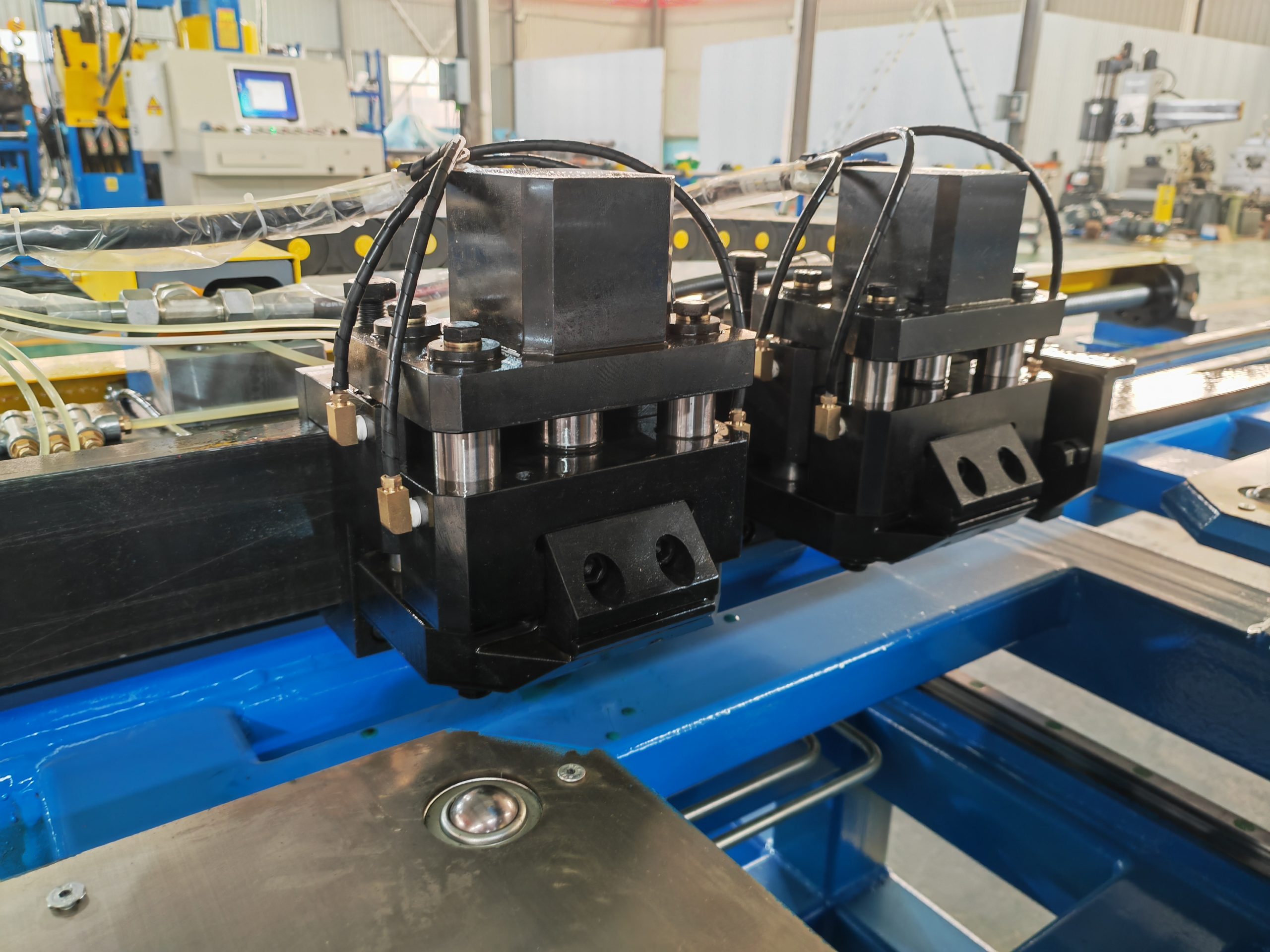

• Станина станка имеет С-образную сварную конструкцию, обладающую высокой жесткостью и большим рабочим пространством. Станок оснащен четырьмя (в модели YK-PPRD104-4 — пятью) рабочими станциями, включая пробивные, маркировочную и сверлильную, с автоматическим переключением между ними. Система зажимов адаптируется к заготовкам различного размера, а сама заготовка поддерживается рабочим столом с шариковыми опорами.
• Перемещение по осям X и Y контролируется серводвигателями, шарико-винтовыми парами (ШВП) и ПЛК, что обеспечивает автоматический контроль положения обработки. Оператор вводит программу, которая может использоваться многократно.
• Применяется технология ЧПУ и подача с помощью сервопривода, что гарантирует высокую эффективность и стабильную точность обработки заготовки.
• Важные функциональные компоненты имеют модульную конструкцию, что упрощает их ремонт и обслуживание.
• Возможность выполнения операций пробивки, маркировки и сверления на одной и той же пластине.
• Простое программирование: станок может считывать чертежи в формате CAD и использовать программы, созданные в ПО для раскроя, включая файлы ПО TEKLA (например, в формате NC1).
• Встроена функция самодиагностики неисправностей.
• Привод по осям X и Y осуществляется связкой «серводвигатель + ШВП + линейная направляющая», что повышает точность позиционирования.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Модель YK-PPD103:

Макс. размер заготовки: 1500×800 мм.

Макс. диаметр пробивки: Φ26 мм.

Усилие пробивки: 1000 кН.

Усилие маркировки: 800 кН.

Количество рабочих станций: 4 (2 пробивка + 1 маркировка + 1 сверление).

Габаритные размеры: ≈3.2×3.0x2.6 м.

Вес (брутто): ≈5400 кг.

Модель YK-PPRD103 (УСИЛЕННАЯ):

Макс. размер заготовки: 1500×800 мм.

Макс. диаметр пробивки: Φ26 мм (опционально до Φ32 мм).

Усилие пробивки: 1200 кН.

Усилие маркировки: 1000 кН.

Количество рабочих станций: 4 (2 пробивка + 1 маркировка + 1 сверление).

Габаритные размеры: ≈3.3×3.2×2.6 м.

Вес (брутто): ≈6600 кг.

Модель YK-PPD104:

Макс. размер заготовки: 1500×1000 мм.

Макс. диаметр пробивки: Φ26 мм.

Усилие пробивки: 1000 кН.

Усилие маркировки: 800 кН.

Количество рабочих станций: 4 (2 пробивка + 1 маркировка + 1 сверление).

Габаритные размеры: ≈3.2×3.0x2.6 м.

Вес (брутто): ≈5900 кг.

Модель YK-PPRD104 (УСИЛЕННАЯ):

Макс. размер заготовки: 1500×1000 мм.

Макс. диаметр пробивки: Φ26 мм (опционально до Φ32 мм).

Усилие пробивки: 1200 кН.

Усилие маркировки: 1000 кН.

Количество рабочих станций: 4 (2 пробивка + 1 маркировка + 1 сверление).

Габаритные размеры: ≈3.7×3.2×2.6 м.

Вес (брутто): ≈6900 кг.

Модель YK-PPRD104-4 (УСИЛЕННАЯ):

Макс. размер заготовки: 1500×1000 мм.

Макс. диаметр пробивки: Φ26 мм.

Усилие пробивки: 1200 кН.

Усилие маркировки: 1000 кН.

Количество рабочих станций: 5 (3 пробивка + 1 маркировка + 1 сверление).

Габаритные размеры: ≈3.7×3.2×2.6 м.

Вес (брутто): ≈6900 кг.

Общие характеристики:

Толщина листа при пробивке: от 5 до 25 мм.

Макс. диаметр сверления: Φ40 мм.

Макс. толщина листа при сверлении: 40 мм.

Скорость вращения шпинделя: 120–560 об/мин (опционально до 3000 об/мин для некоторых моделей).

Скорость подачи при сверлении: 25–280 мм/мин.

Ход шпинделя при сверлении: 180 мм.

Размер символа маркировки: 14×10×19 мм.

Способ программирования: AutoCAD или ПО для раскроя.

Продавец оставляет за собой право изменять и определять параметры оборудования.
