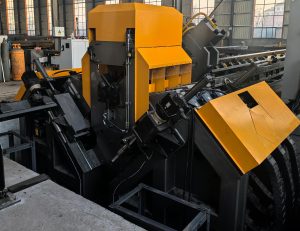

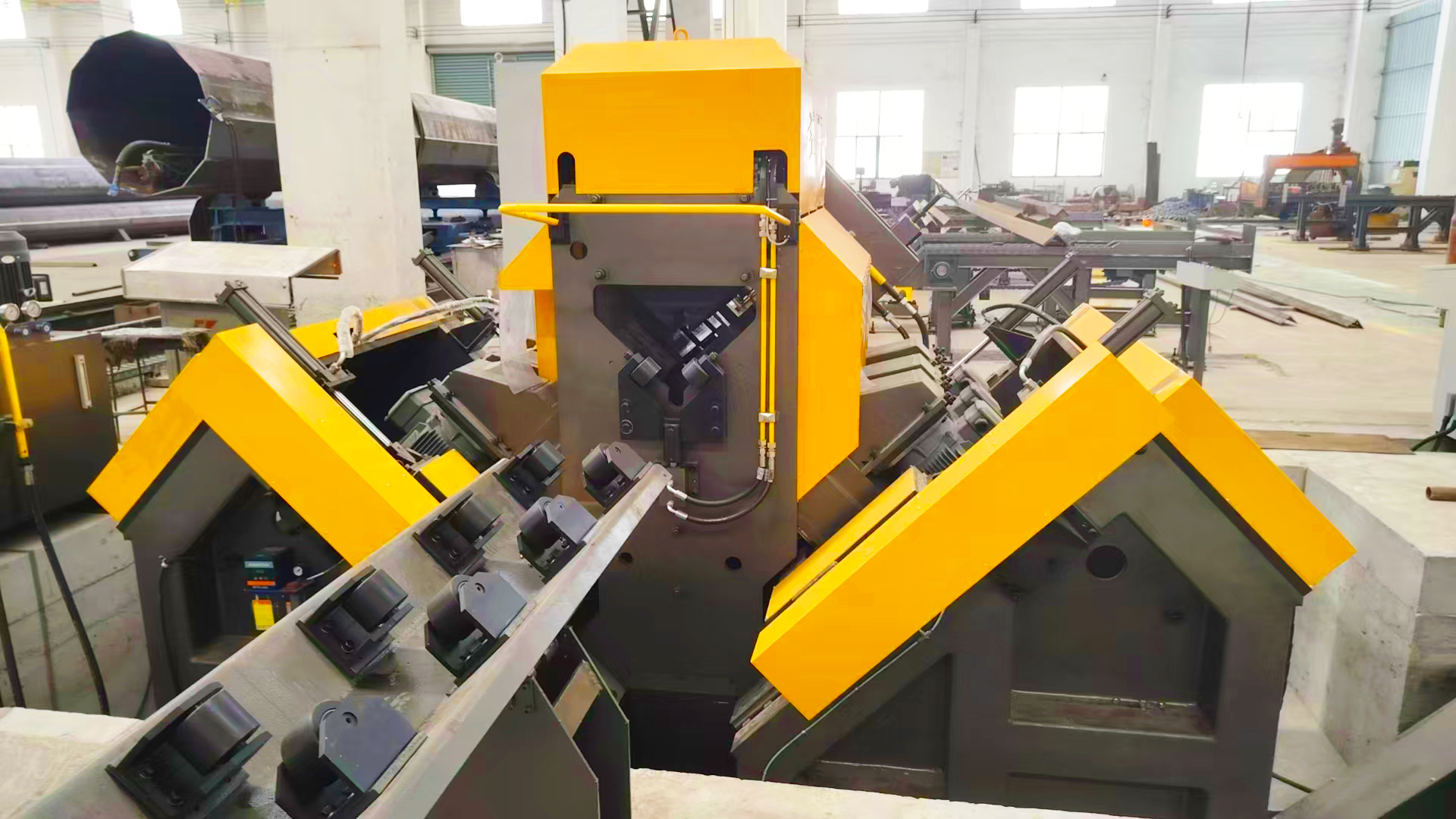

СТАНОК ДЛЯ СВЕРЛЕНИЯ И МАРКИРОВКИ УГОЛКОВ YK-BL2532

Станок с ЧПУ для сверления и маркировки уголков
Модели: YK-BL2532 / YK-BL3635 / YK-ADM2532 / YK-ADM3635

ОБЛАСТЬ ПРИМЕНЕНИЯ:
Эта производственная линия предназначена в основном для сверления и маркировки крупноразмерных уголков (от 140 мм), используемых в производстве опор линий электропередач, стальных конструкций, мостов и в строительной отрасли.

ОСОБЕННОСТИ ПРОДУКТА:

• Применяется технология ЧПУ, подача заготовки осуществляется сервоприводом, что обеспечивает высокую эффективность и стабильную точность обработки.
• Ключевые гидравлические, пневматические и электрические компоненты — от ведущих отечественных и мировых брендов.
• Простое программирование, возможен прямой импорт данных из программ для раскроя и проектирования (lofting software).
• Программное обеспечение с интерфейсом на китайском и английском языках, простое в управлении, с возможностью отображения чертежа детали.
• Загрузка, маркировка, сверление и выгрузка производятся в автоматическом режиме.
• Для создания программы достаточно ввести размеры заготовки, диаметры отверстий, их расположение и количество изделий, либо использовать прямую конвертацию из CAD/CAM систем.

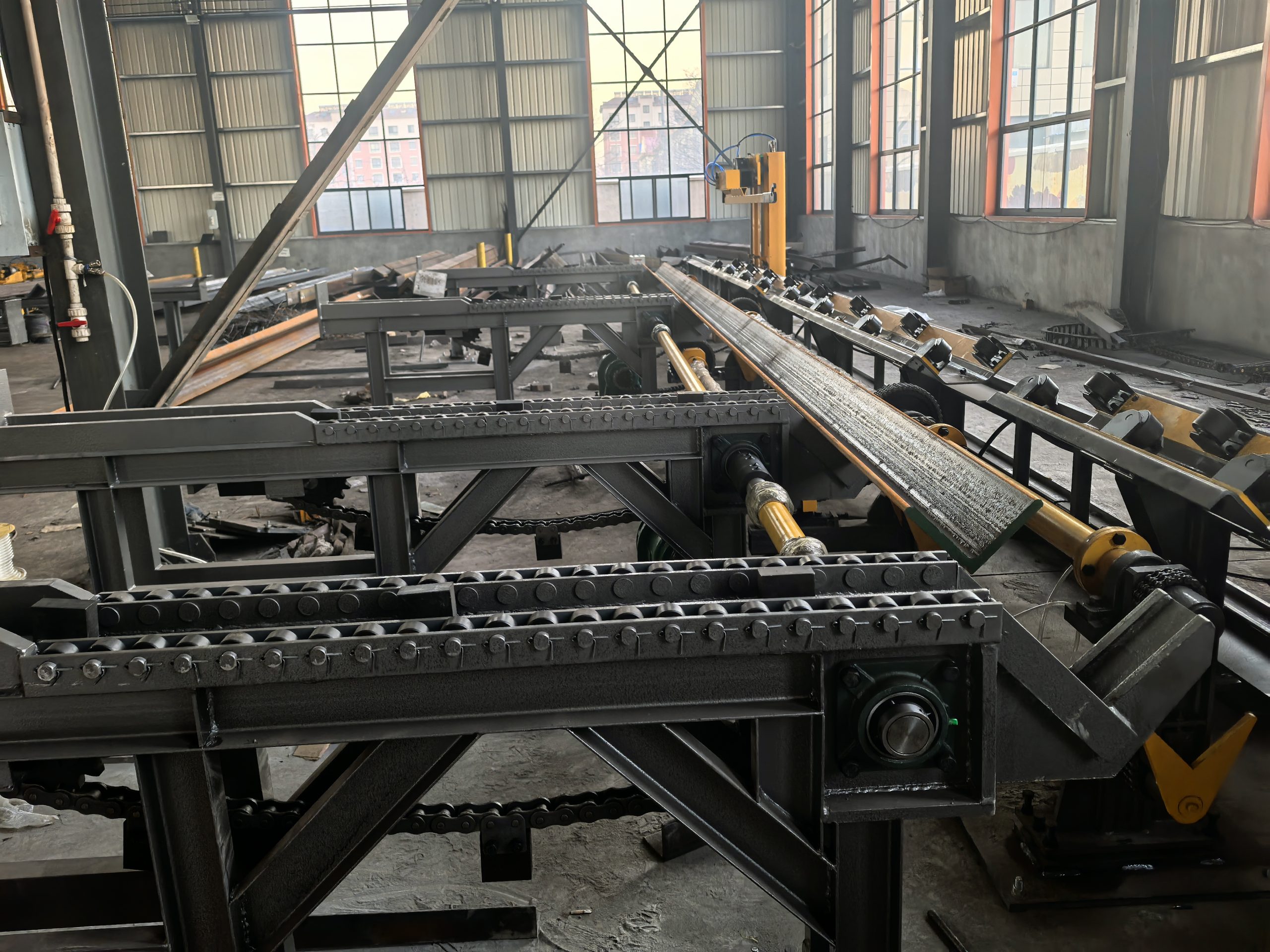

• Линия оснащена поддерживающими и прижимными устройствами для выравнивания.
• Имеется функция пропуска резки для обработки уголков заданной длины.
• Встроена функция самодиагностики неисправностей.
• Узел резки является опциональным и использует технологию двойного лезвия.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Модель YK-BL2532:

Размер уголка: от 140x140x10 мм до 250x250x32 мм.

Скорость вращения шпинделя: 180–560 об/мин.

Вес станка (брутто): ≈17 т.

Модель YK-BL3635:

Размер уголка: от 140x140x10 мм до 360x360x35 мм.

Скорость вращения шпинделя: 180–560 об/мин.

Вес станка (брутто): ≈18 т.

Модель YK-ADM2532:

Размер уголка: от 140x140x10 мм до 250x250x32 мм.

Скорость вращения шпинделя: 6000 об/мин.

Вес станка (брутто): ≈30 т.

Модель YK-ADM3635:

Размер уголка: от 140x140x10 мм до 360x360x35 мм.

Скорость вращения шпинделя: 6000 об/мин.

Вес станка (брутто): ≈34 т.

Общие характеристики для всех моделей:

Максимальная длина заготовки: 14 м.

Максимальная длина готового изделия: 12 м.

Максимальный диаметр сверления: Φ40 мм.

Количество шпинделей на каждой стороне: 3.

Количество инструментов на каждой стороне: 3.

Количество маркировочных групп: 1.

Размер символа: 14×10×19 мм.

Усилие маркировки: 1030 кН.

Размер резки (опционально): 200x200x20 мм.

Продавец оставляет за собой право изменять и определять параметры оборудования.
