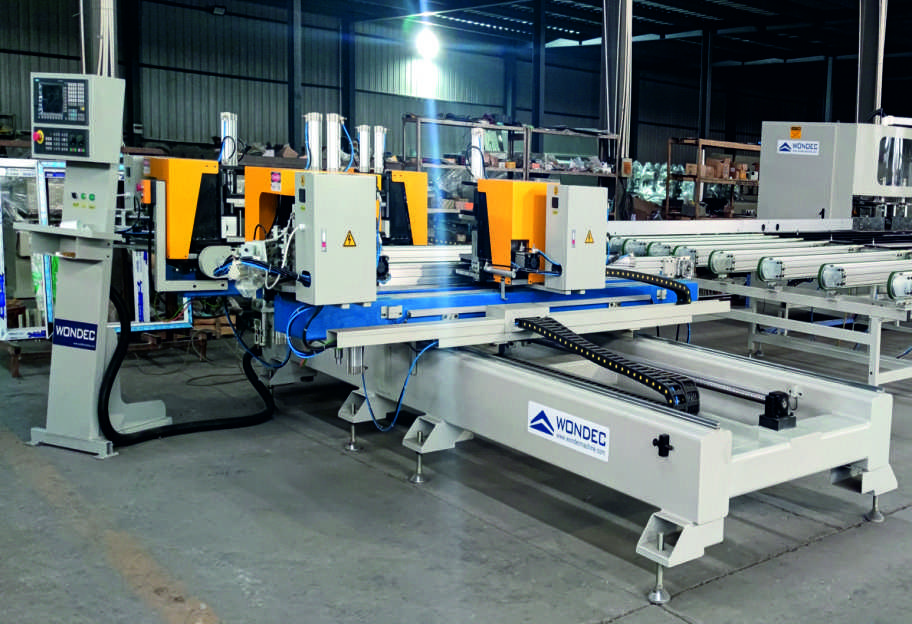

СВАРОЧНЫЙ СТАНОК ПВХ, ЧЕТЫРЕХУГЛОВОЙ ГОРИЗОНТАЛЬНЫЙ WONDEK SHP4WB-CNC-3000

ГОРИЗОНТАЛЬНЫЙ ЧЕТЫРЕХУГЛОВОЙ СВАРОЧНЫЙ СТАНОК ПВХ WONDEK SHP4WB-CNC-3000 — это высокопроизводительный автоматический сварочный комплекс, предназначенный для одновременной сварки четырех углов оконных и дверных конструкций из ПВХ-профиля. Станок спроектирован для интеграции в промышленные линии высокой мощности, где ключевыми требованиями являются скорость, точность и стабильность качества.

Аппарат работает по принципу горизонтальной сварки, что обеспечивает удобство загрузки и выгрузки заготовок. Управление всеми операциями осуществляется через современную систему ЧПУ от Siemens, что гарантирует высокую точность и повторяемость производственных циклов.

Ключевые технические характеристики

Напряжение: 380 В / 50 Гц

Общая мощность: 13.5 кВт

Давление воздуха: 0.5–0.8 МПа

Расход воздуха: 100 л/мин

Высота свариваемого профиля: 20–160 мм

Ширина свариваемого профиля: 120 мм

Минимальный размер детали для сварки: 400×400 мм

Максимальный размер детали для сварки: 2400×3000 мм

Габаритные размеры: 5200×5000×1600 мм

Вес: около 2000 кг

Технологические возможности и преимущества

Высокая производительность: Одновременная сварка четырех углов значительно сокращает время одного производственного цикла. За одну минуту станок способен сварить одну оконную раму, что позволяет достигать производительности до 400-450 конструкций за рабочую смену.

Идеальное качество шва: Технология двусторонней бесшовной сварки (0.2 мм) подходит как для белых, так и для цветных профилей. Она исключает необходимость в последующей зачистке углов, что экономит время и ресурсы. Шов получается чистым, прочным и эстетичным.

Надежность и точность: Промышленная система ЧПУ Siemens гарантирует высокую точность позиционирования профилей и строгое соблюдение заданных параметров сварки (температура, давление, время). Все подающие устройства используют квадратные линейные направляющие, что обеспечивает плавность и точность перемещения.

Гибкость и автоматизация: Станок легко перенастраивается под разные размеры и конфигурации профилей. Система автоматически распознает профиль и применяет заранее заданные параметры сварки, что исключает ошибки оператора. Также имеется возможность подключения к станку для очистки углов с ЧПУ для создания полностью автоматизированной линии.

Долговечность: Прочная станина и использование высококачественных комплектующих (направляющие Hiwin, пневматика Airtac, электроника Schneider) обеспечивают долгий срок службы оборудования даже при интенсивных нагрузках.

Применение оборудования

Станок WONDEK SHP4WB-CNC-3000 является ключевым элементом в автоматизированных линиях по производству окон и дверей из ПВХ. Он идеально подходит для средних и крупных предприятий, стремящихся к увеличению объемов производства, повышению качества продукции и снижению себестоимости за счет минимизации ручного труда и производственного брака.

Станок используется для сварки как стандартных прямоугольных конструкций (окна, двери), так и более сложных изделий, где требуется высокая точность геометрии.
