СВЕРЛИЛЬНО-ФРЕЗЕРНЫЙ ЦЕНТР, КРУПНОГАБАРИТНЫЙ УСИЛЕННЫЙ С ЧПУ YK-PMD5050

YK‑PMD5050

Крупногабаритный усиленный высокоскоростной портальный станок ЧПУ для сверления, фрезерования и нарезания резьбы по плитам, фланцам и трубным решёткам с полем обработки 5000×5000 мм; раздельные стол и портал из литого чугуна HT300 с двойным отпуском обеспечивают виброустойчивость и стабильную геометрию при длительной непрерывной работе.

Ключевые характеристики

Максимальный размер заготовки: 5000×5000 мм; толщина до 250 мм (опции 300/500 мм).

Диаметр сверления: до Ø50 мм (опция Ø80 мм); резьба: до M36; поддержка фрезерования и растачивания.

Ходы: X 5000 мм, Y 5000 мм, Z 500/800 мм.

Шпиндель(-и): 1 или 2; мощность 22/37 кВт; 30–3000 об/мин; внутреннее + внешнее охлаждение.

Оснастка и сервис: стол с Т‑пазами, механическая фиксация приспособлений, автоматический пластинчатый транспортер стружки, централизованная автосмазка.

ЧПУ: KND или Siemens, макроциклы для трубных полей.

Преимущества

Жёсткость и точность «на площади»: HT300 с двойным отпуском снижает резонансы и термодеформации.

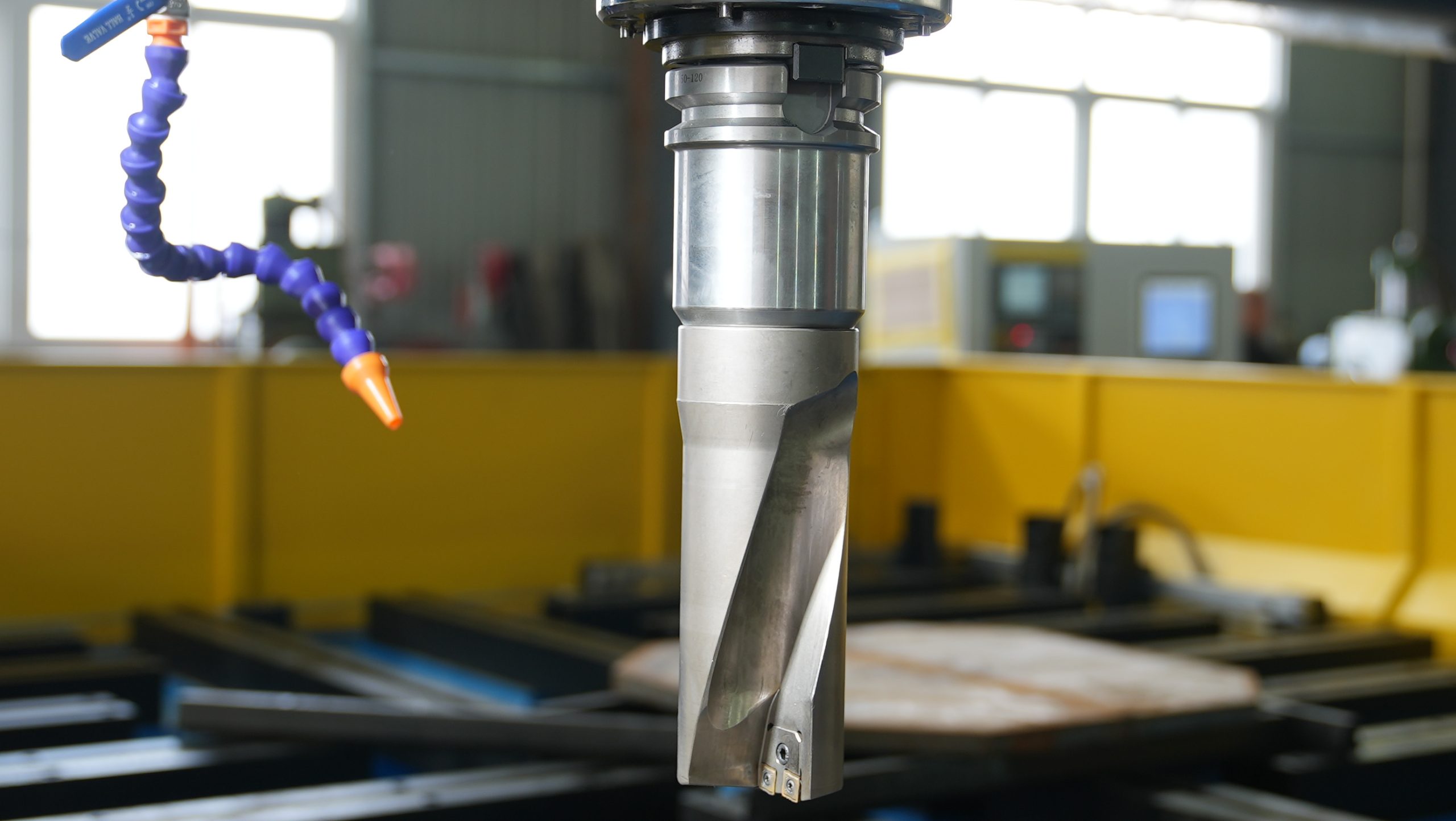

Высокая производительность: твердосплавное сверление с ВОС (внутренним охлаждением через шпиндель) позволяет вести глубокие отверстия и резьбы без перегрева.

Непрерывность процесса: автоматическое удаление стружки + циркуляционная СОЖ минимизируют простои между операциями.

Гибкость: конфигурации с 1/2 шпинделями, широкий диапазон оборотов — от тяжёлого резания до чистового фрезерования.

Применения

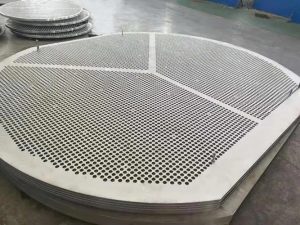

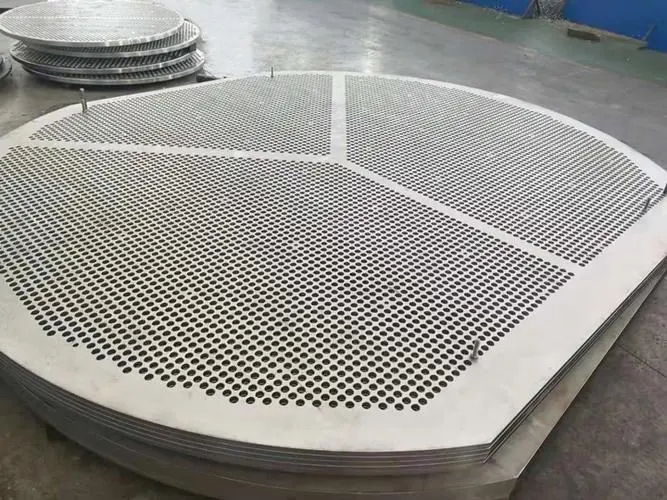

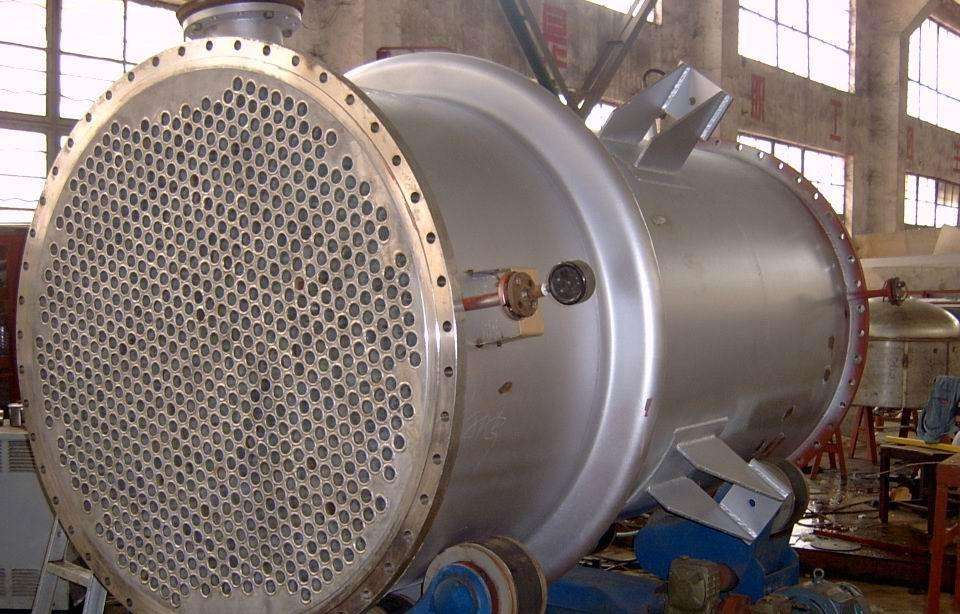

Теплообменники и химмаш: трубные решётки, фланцы.

Энергетика/нефтегаз: опорные плиты, фланцевые узлы высокого класса точности.

Тяжёлое машиностроение: крупные панели корпусов и базовые плиты.
