СВЕРЛИЛЬНО-ФРЕЗЕРНЫЙ ЦЕНТР, КРУПНОГАБАРИТНЫЙ УСИЛЕННЫЙ С ЧПУ YK-PMD6040

YK‑PMD6040

Портально‑столовая система для заготовок 6000×4000 мм, оптимизированная под длинномерные плиты и крупные фланцы со смешанным циклом «сверление‑расточка‑фрезерование‑резьба»; разнесённые узлы стола и портала на базе HT300 обеспечивают жёсткость при длинных вылетах инструмента.

Ключевые характеристики

Максимальный размер заготовки: 6000×4000 мм; толщина до 250 мм (опции 300/500 мм).

Диаметр сверления: до Ø50 мм (опция Ø80 мм); резьба до M36.

Ходы: X 6000 мм, Y 4000 мм, Z 500/800 мм.

Шпиндель(-и): 1/2; 22/37 кВт; 30–3000 об/мин; внутреннее + внешнее охлаждение.

Оснастка/сервис: Т‑пазы, механическая фиксация, автоматический конвейер стружки, централизованная смазка.

ЧПУ: KND/Siemens, библиотека циклов и макросы для трубных решёток.

Преимущества

Доступ ко всей зоне длинной плиты без переустановок — экономия времени и стабильность базирования.

Стабильная геометрия на длинных ходах благодаря демпфирующим свойствам HT300 и двойному отпуску.

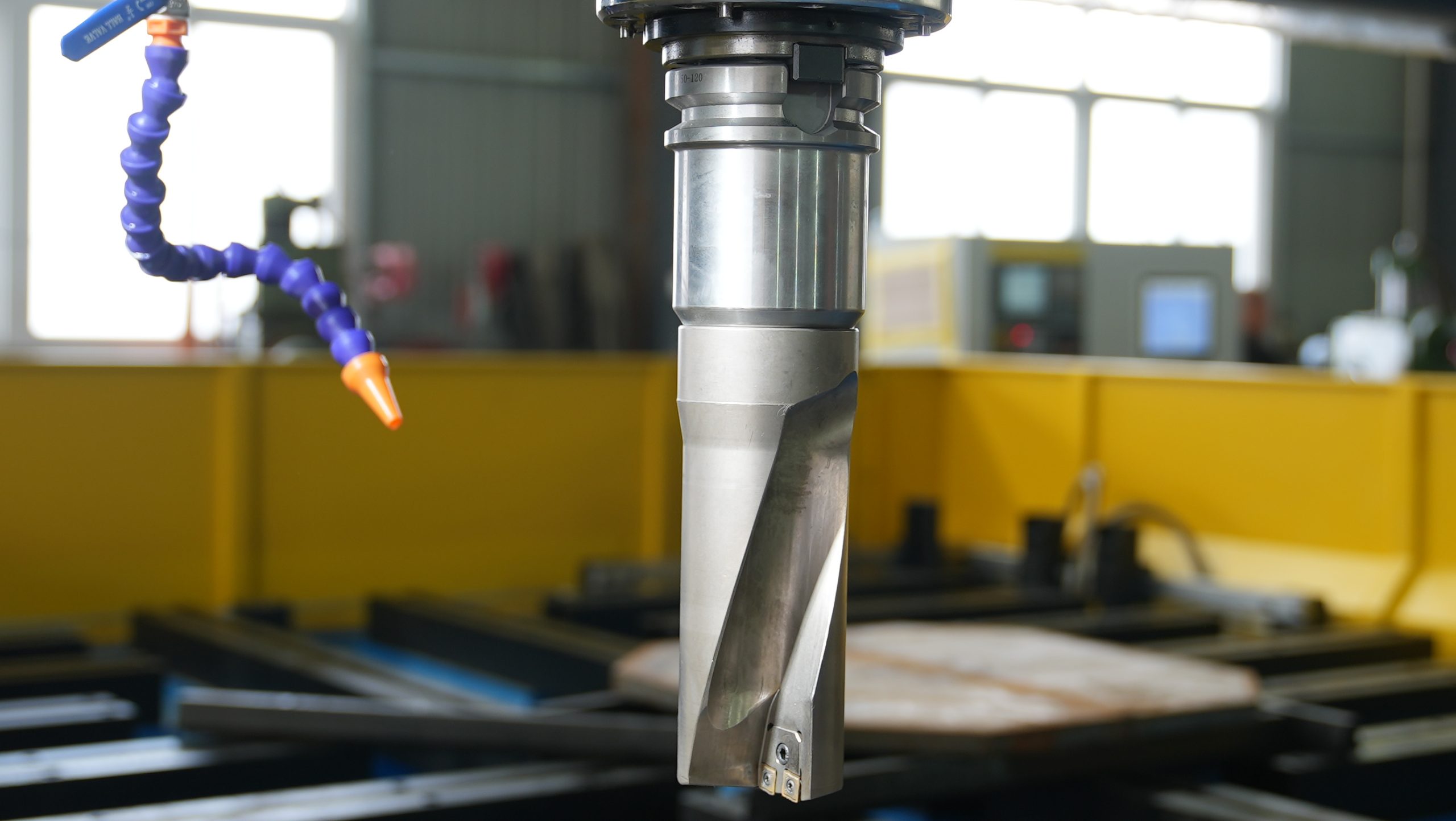

Производительный цикл: глубокое сверление, расточка и резьба в одном шпиндельном блоке с ВОС.

Применения

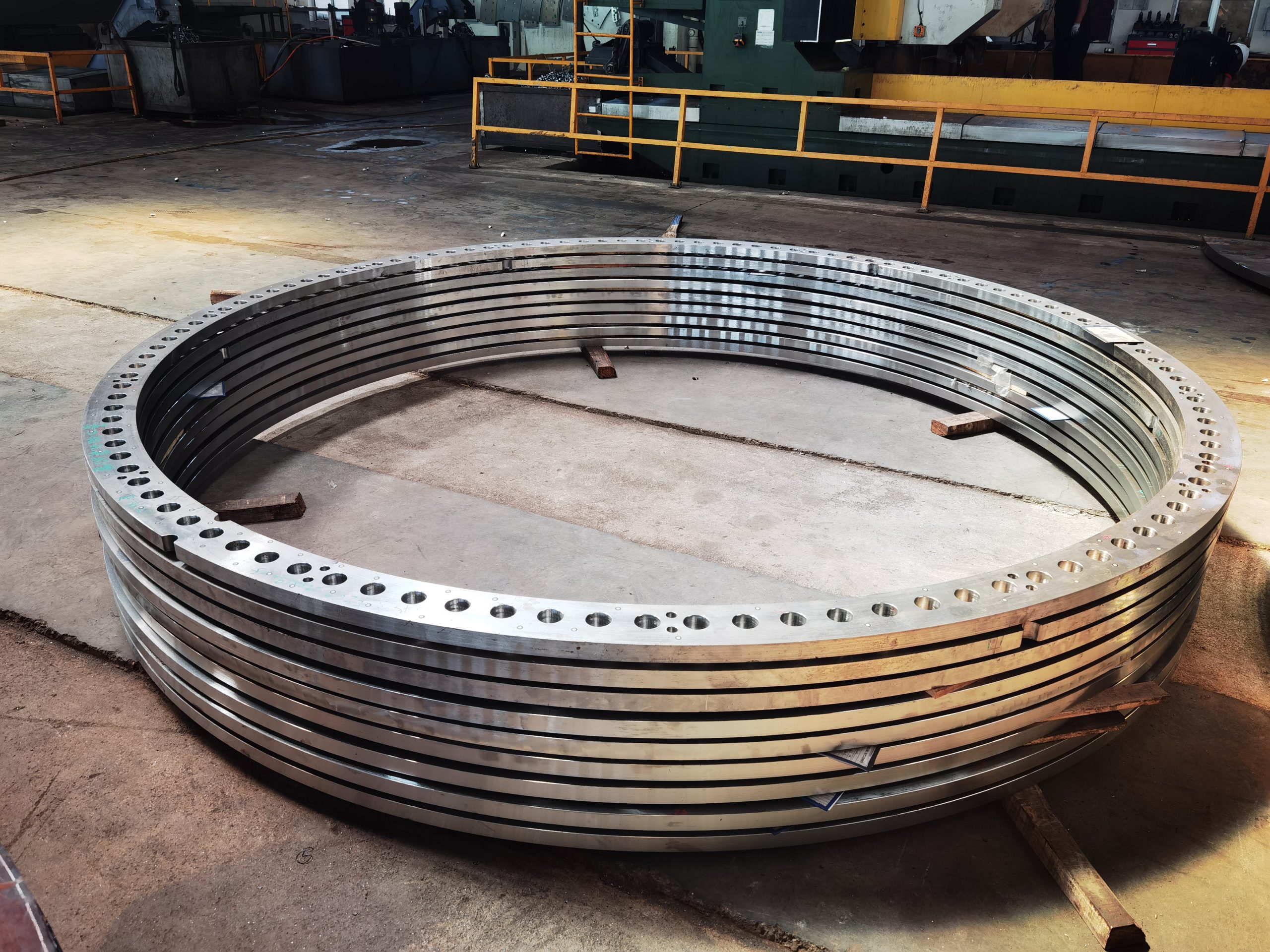

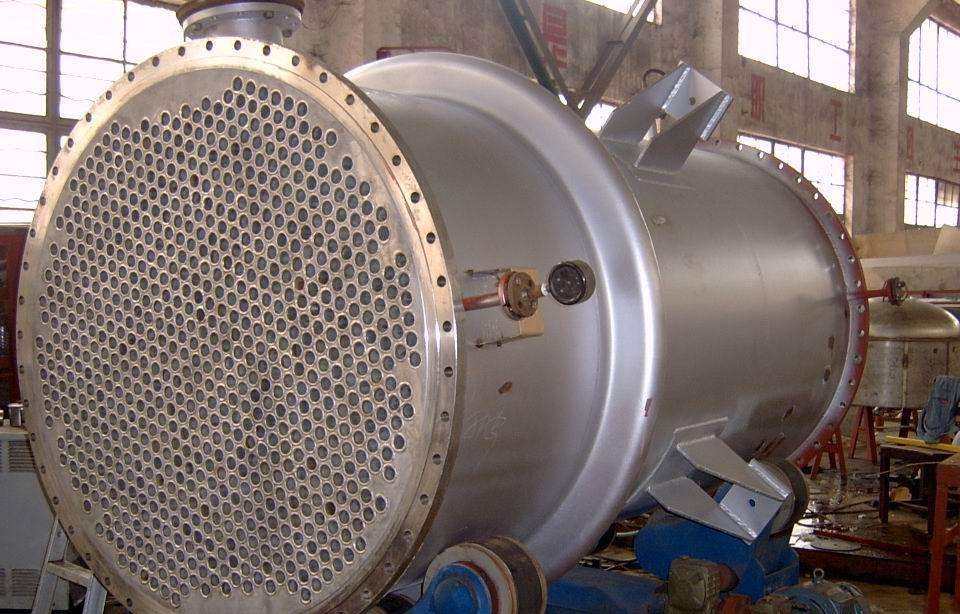

Длинные базовые панели, фланцевые комплекты, крышки аппаратов; трубные решётки средне‑крупного формата для нефтехимии и энергетики.
