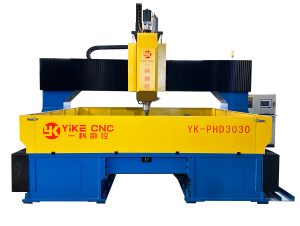

СВЕРЛИЛЬНО-ФРЕЗЕРНЫЙ ЦЕНТР С ЧПУ, КРУПНОГАБАРИТНЫЙ YK-PHD2020

Крупногабаритный высокоскоростной ЧПУ станок сверления и фрезерования для плит/фланцев/трубных решёток
Модели: YK-PHD2020 / YK-PHD2525 / YK-PHD3030 / YK-PHD3535 / YK-PHD4040

Отрасли применения:
Гантипортальный подвижный ЧПУ высокоскоростной станок для сверления, нарезания резьбы и фрезерования стальных плит, фланцев, теплообменников, трубных решёток, поворотных опор. Поддержка твердосплавных сверл с внутренним охлаждением. ЧПУ KND/Siemens (шина), автоматизация, высокая точность, выпуск малых/средних партий.

Особенности продукта:

• Гантипортальная конструкция; оси X, Y, Z — сервопривод и ШВП. Автоматическое точное позиционирование и сверление.
• Управление KND или SIEMENS.
• Автоматическое удаление стружки и циркуляционное охлаждение.
• Тайваньский шпиндель BT50 с внутренним охлаждением, пневмоцилиндр инструмента, сервосинхронный ременной привод высокой мощности.

Технические характеристики:

Модели: YK-PHD2020 / 2525 / 3030 / 3535 / 4040

Макс. размер заготовки, мм: 2000×2000 / 2500×2500 / 3000×3000 / 3500×3500 / 4000×4000

Макс. диаметр сверления, мм: Φ50 (опция: Φ80)

Макс. толщина, мм: 100/250 (все модели)

Количество шпинделей: 1

Конус шпинделя: BT50

Мощность шпинделя, кВт: 22/30

Скорость шпинделя, об/мин: 30–3000

Макс. ход по оси X, мм: 2000 / 2500 / 3000 / 3500 / 4000

Макс. ход по оси Y, мм: 2000 / 2500 / 3000 / 3500 / 4000

Ход шпинделя по Z, мм: 300/500

Тип охлаждения: Внешнее + внутреннее через шпиндель

Способ фиксации: Т-пазы + механическая фиксация оснастки

Удаление стружки: Автоматический пластинчатый транспортер

Централизованная смазка: Автоматический насос

Примечание: производитель имеет право изменять параметры.
