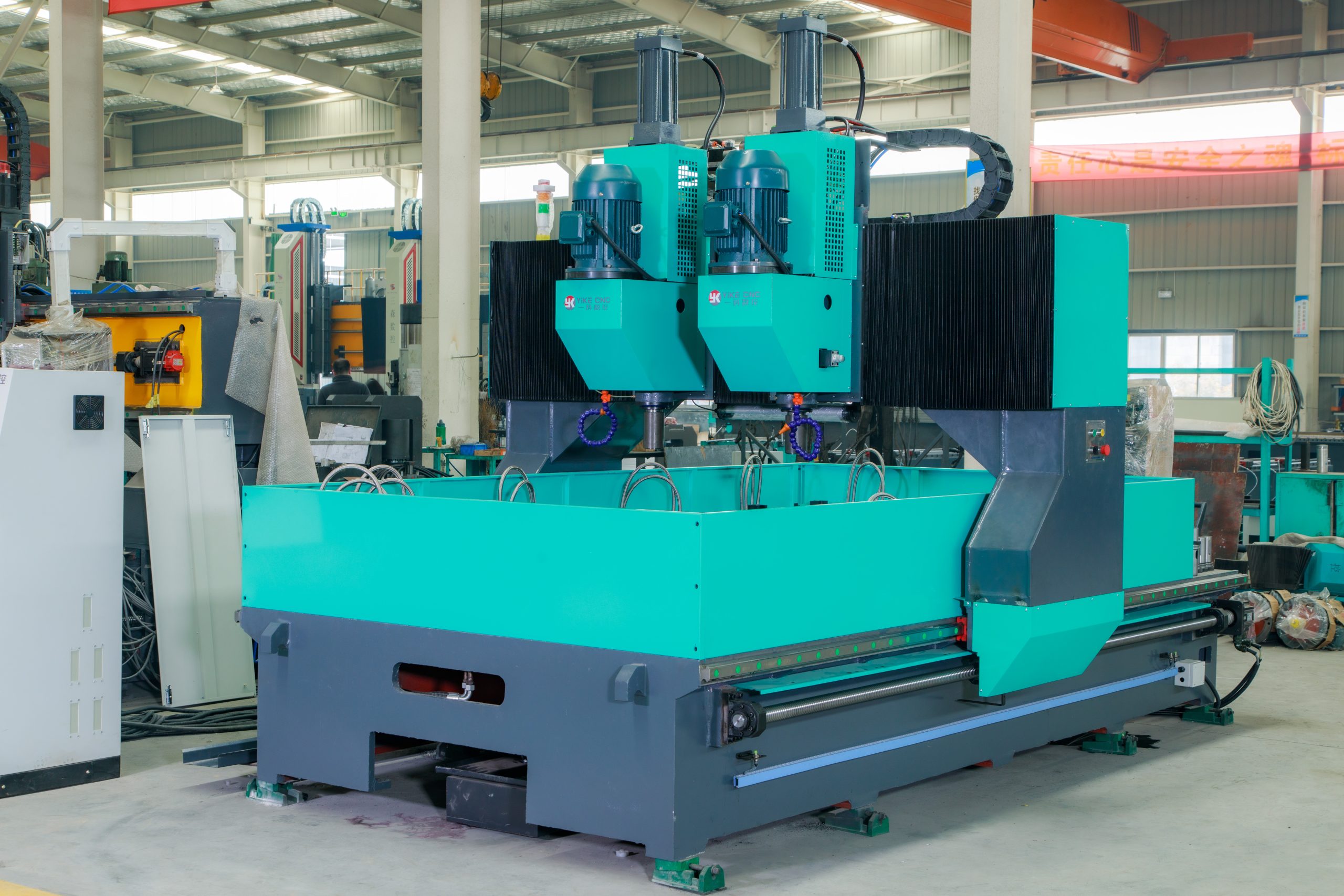

СВЕРЛИЛЬНЫЙ СТАНОК ДЛЯ СТАЛЬНЫХ ЛИСТОВ YK-PD2020-2

YIKE CNC: CNC сверлильный станок для стальных листов (нормальная скорость)

Отрасли применения: Данный сверлильный станок с ЧПУ разработан специально для обработки стальных плит и фланцев, находя применение преимущественно в следующих отраслях:

• Металлоконструкции
• Производство опор линий электропередач (ЛЭП)
• Мостостроение

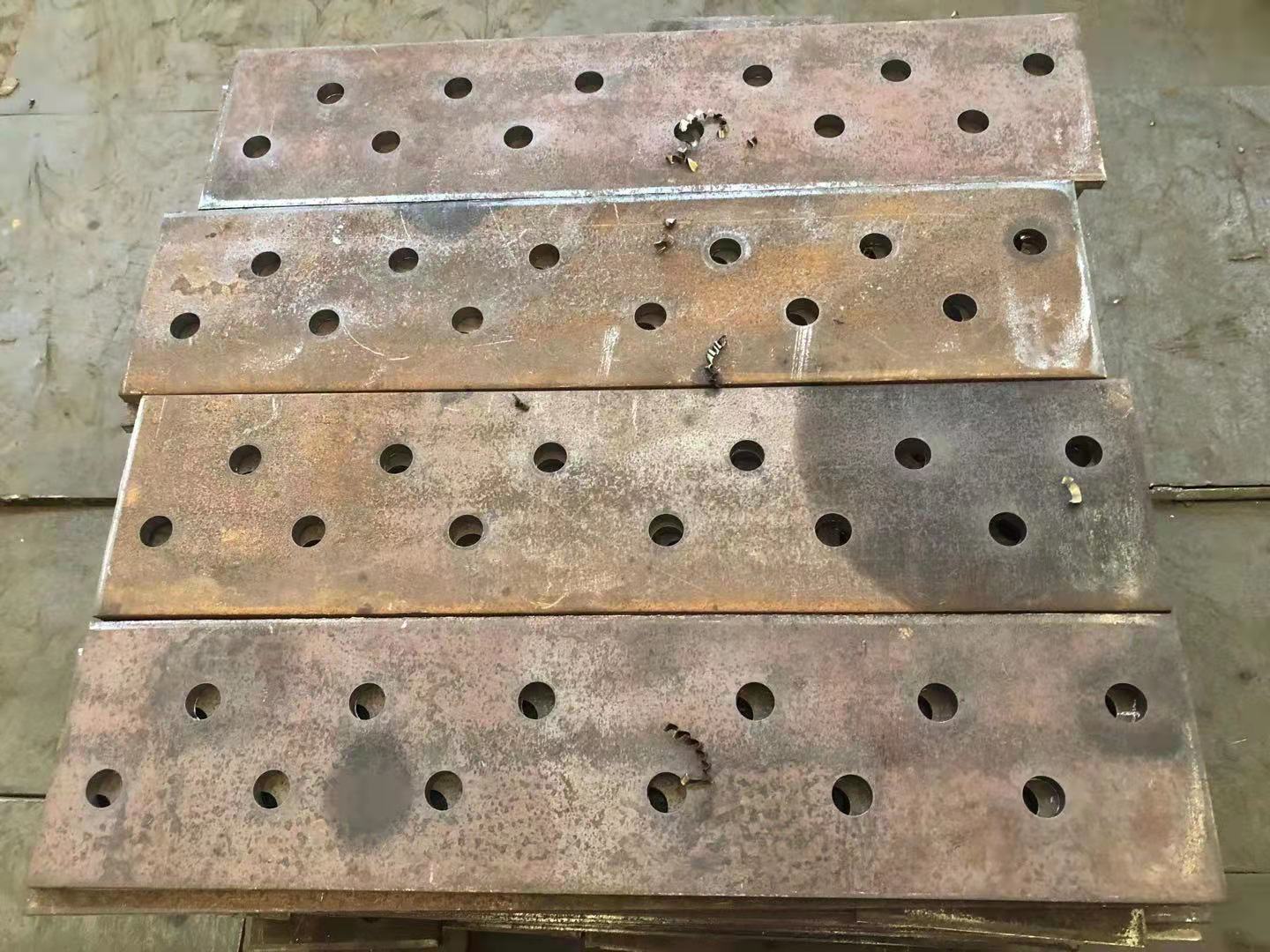

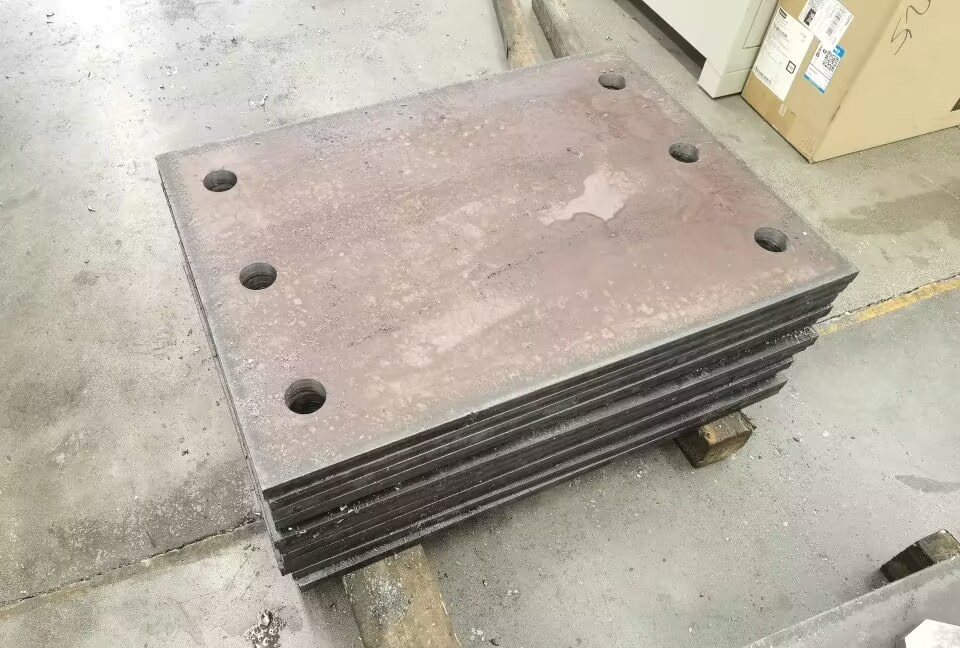

• Другие отрасли, требующие сверления отверстий в стальных листовых заготовках

Конструктивные особенности и преимущества:

• Многозонная обработка: Станок оснащен четырьмя рабочими зонами с независимыми базами, что позволяет выполнять последовательную обработку нескольких заготовок.

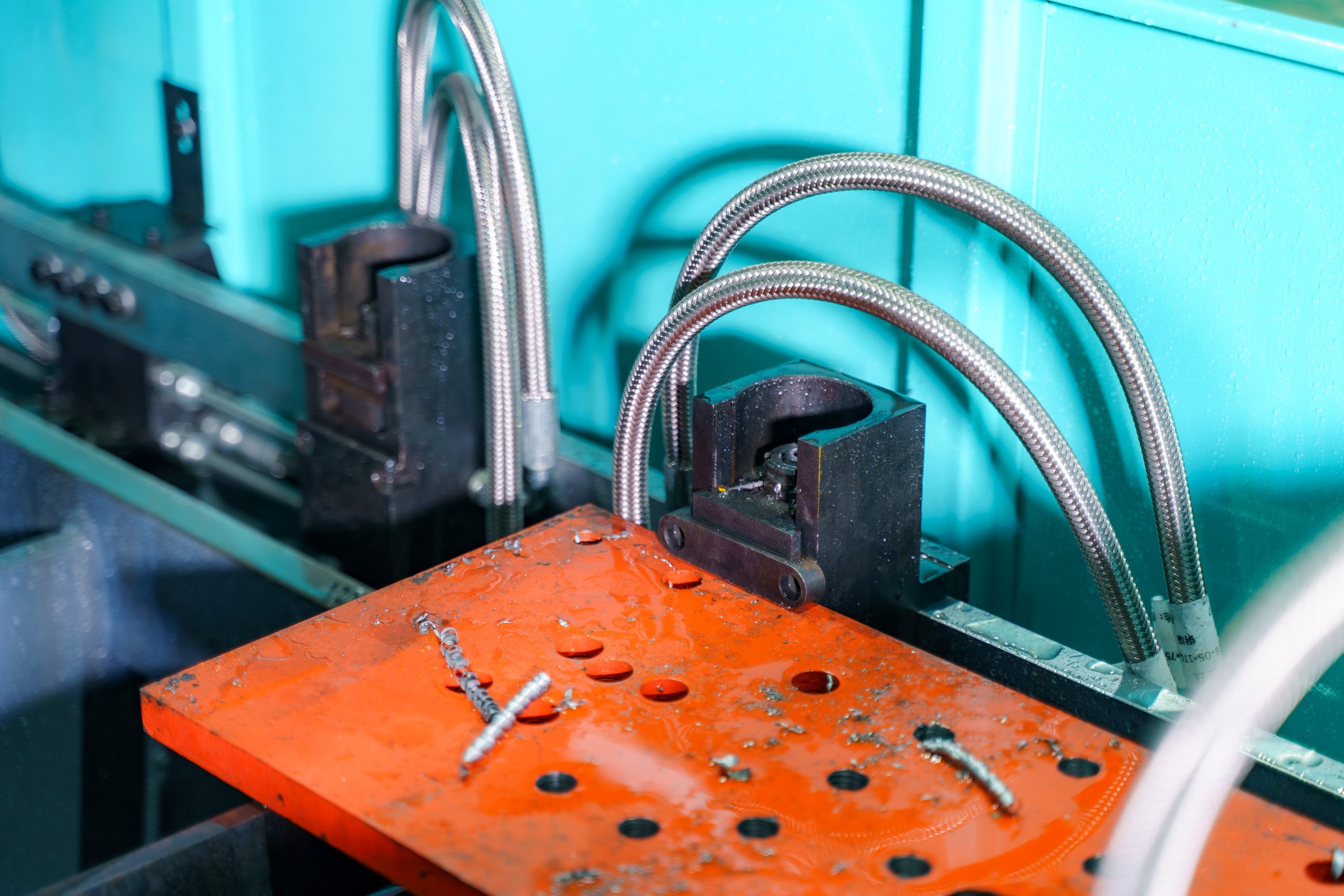

• Гидравлический зажим: Заготовки надежно фиксируются в любой из рабочих зон с помощью гидравлических зажимов.
• Программное обеспечение: Встроенный компьютер с предустановленным программным обеспечением обеспечивает прямую работу с чертежами AutoCAD, а также поддержку NC-файлов, сгенерированных в TEKLA.
• Система очистки СОЖ: Эффективная система сбора и рециркуляции СОЖ, обеспечивающая очистку рабочей зоны и экономию расходных материалов.
• Надежные компоненты: Использование высококачественных механических, гидравлических и электрических компонентов от ведущих мировых производителей гарантирует надежность и долговечность оборудования.
• Компактная конструкция: Оптимизированная интегральная конструкция станка не требует специального фундамента, что упрощает установку и ввод в эксплуатацию.

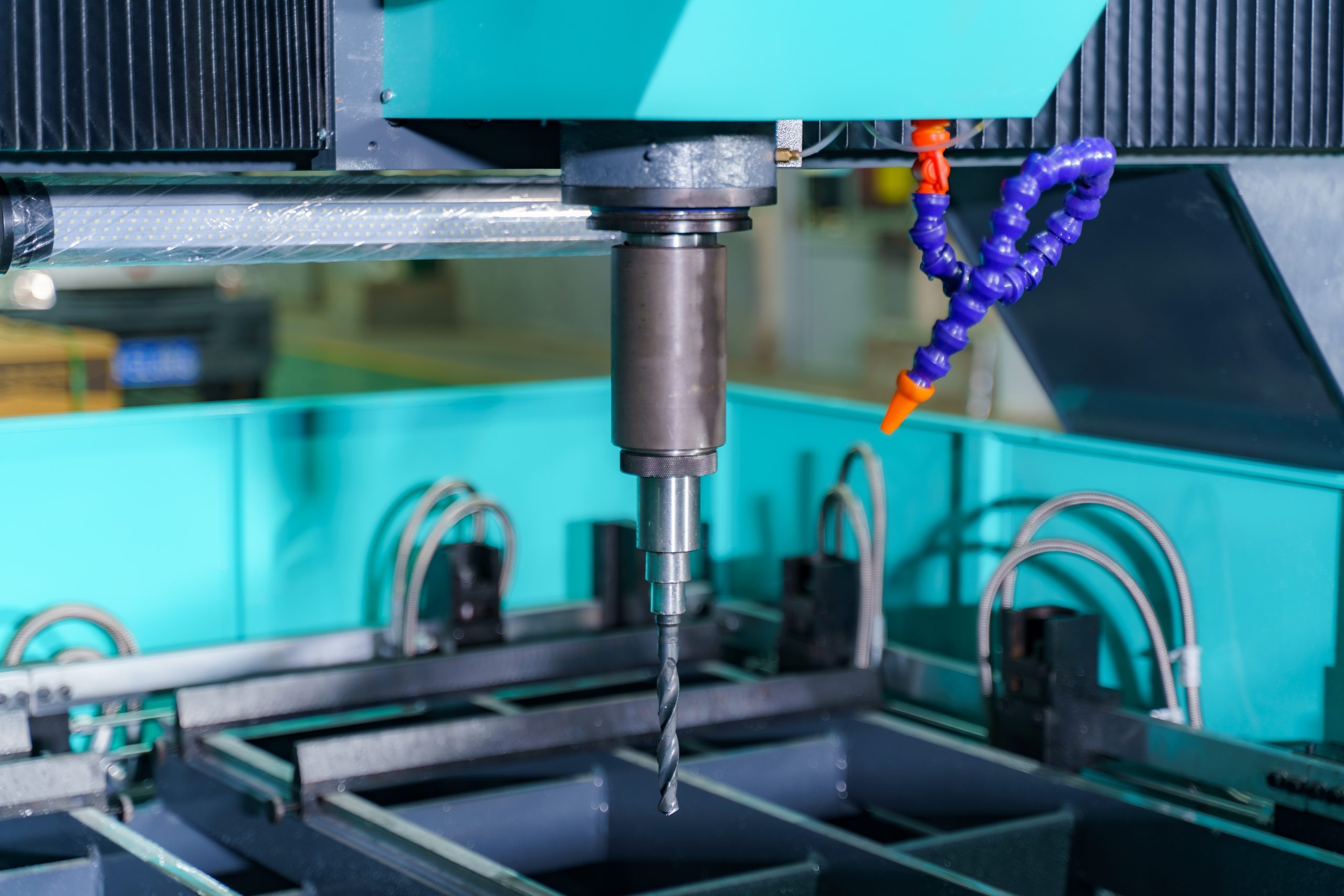

• Прецизионное позиционирование: Система управления на базе ПЛК и серводвигателей обеспечивает высокую точность позиционирования сверлильной головки.

Технические характеристики:

Модель: YK-PD2020-2

Макс. размер заготовки (Д×Ш), мм: 2000×2000

Толщина заготовки, мм: 100

Тип сверлильного узла: Гидравлическая подача

Количество гидрозажимов (комплектов): 12

Количество сверлильных голов: 2

Макс. диаметр сверления, мм: Φ50

Мощность главного двигателя, кВт: 2×5.5

Скорость шпинделя, об/мин: 120–560

Вертикальный ход шпинделя (ось Z), мм: 180

Мощность серводвигателя по оси X, кВт: 2×1.3

Мощность серводвигателя по оси Y, кВт: 2×1.3

Мощность двигателя очистителя стружки, кВт: 0.4

Мощность двигателя системы охлаждения, кВт: 0.42

Мощность двигателя гидростанции, кВт: 2.2

Тип электрического управления: ПЛК

Количество осей ЧПУ: 2

Общий вес (примерно), кг: ≈7,000

Габаритные размеры (Д×Ш×В), м: 5.5×3.01×2.85
