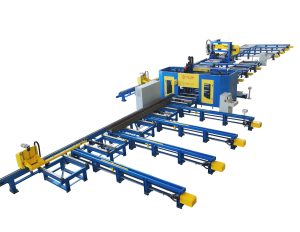

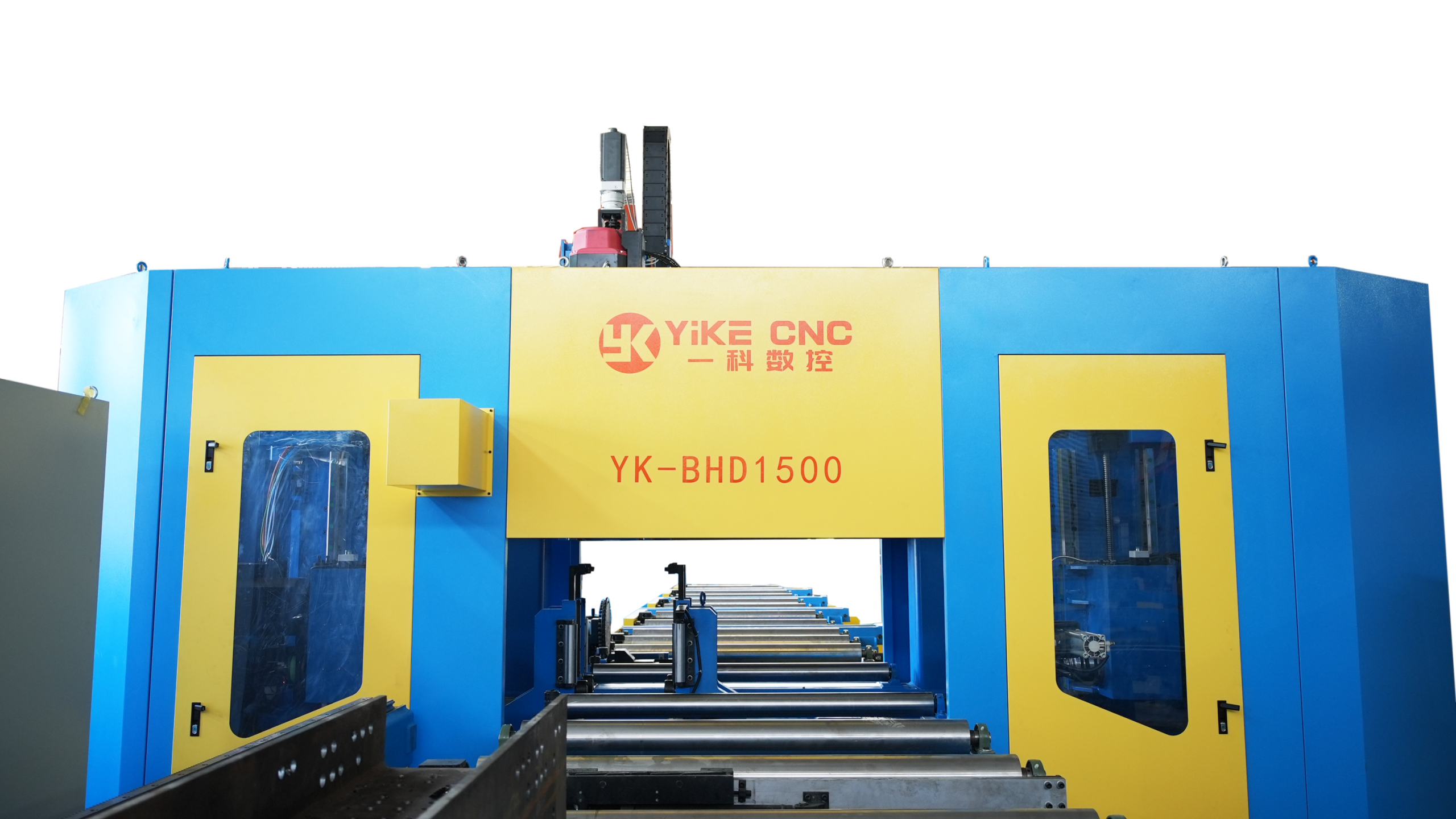

ТРЁХШПИНДЕЛЬНЫЙ СВЕРЛИЛЬНЫЙ ЦЕНТР С ЧПУ ДЛЯ БАЛОК YK-BHD500

Высокоскоростной трёхшпиндельный ЧПУ станок для балок
Модели: YK-BHD500 / YK-BHD700 / YK-BHD1000 / YK-BHD1250

Отрасли применения:
Высокоскоростная обработка отверстий в Н-балках и швеллерах; позиционирование и подача трех шпинделей — сервоприводы. Сервошпиндели, ЧПУ, подача NC-кареткой; высокая эффективность и точность для стройиндустрии, мостов и др.

Особенности:

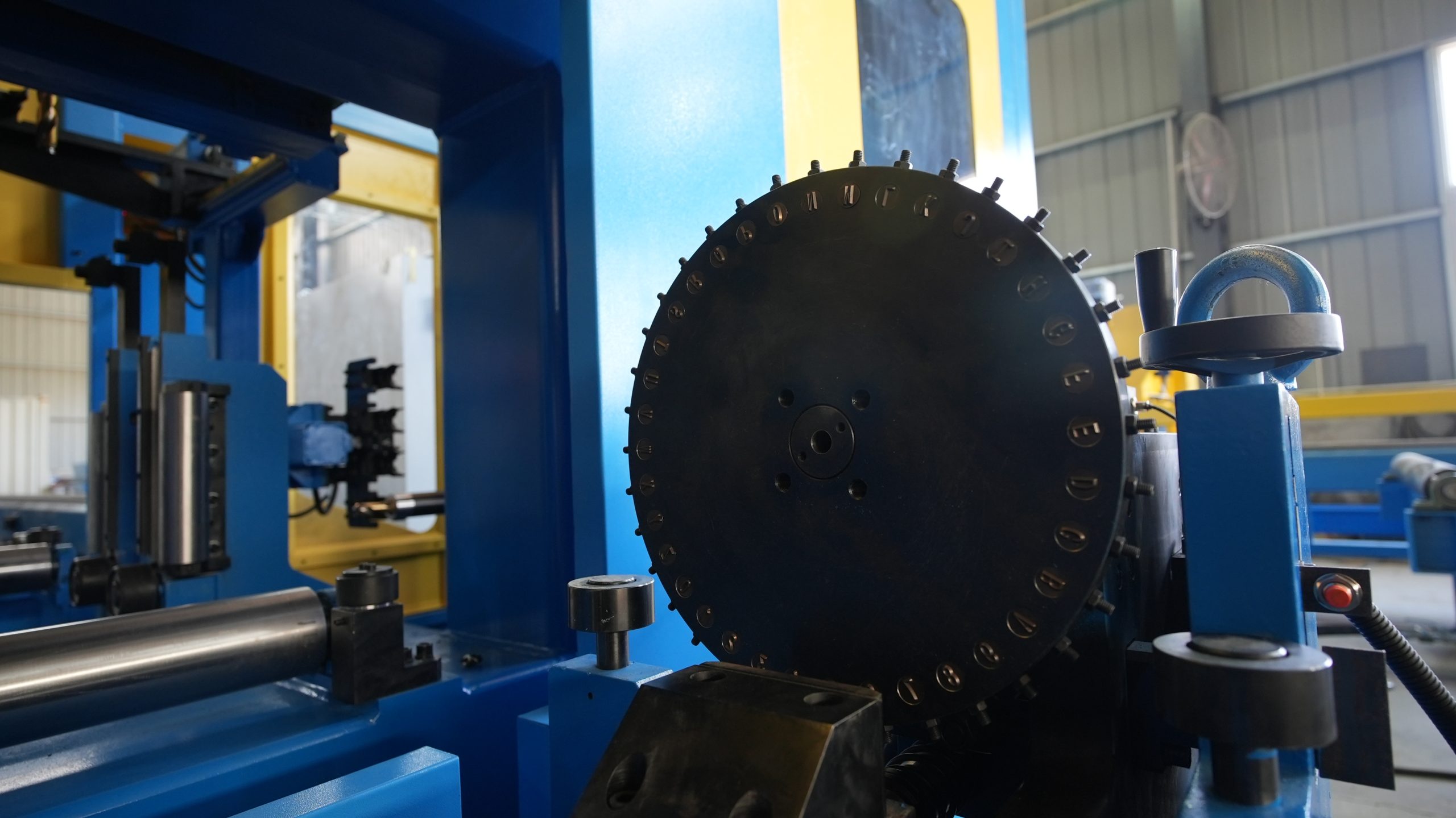

• Оптимизированная интегральная конструкция, высокая жёсткость на высоких скоростях. Узлы: главная машина, 3 ЧПУ-салазки, 3 шпиндельные коробки, зажим, датчики, охлаждение, ящик для стружки, гидростанция, смазка, магазин инструмента (опция), маркировка (опция).

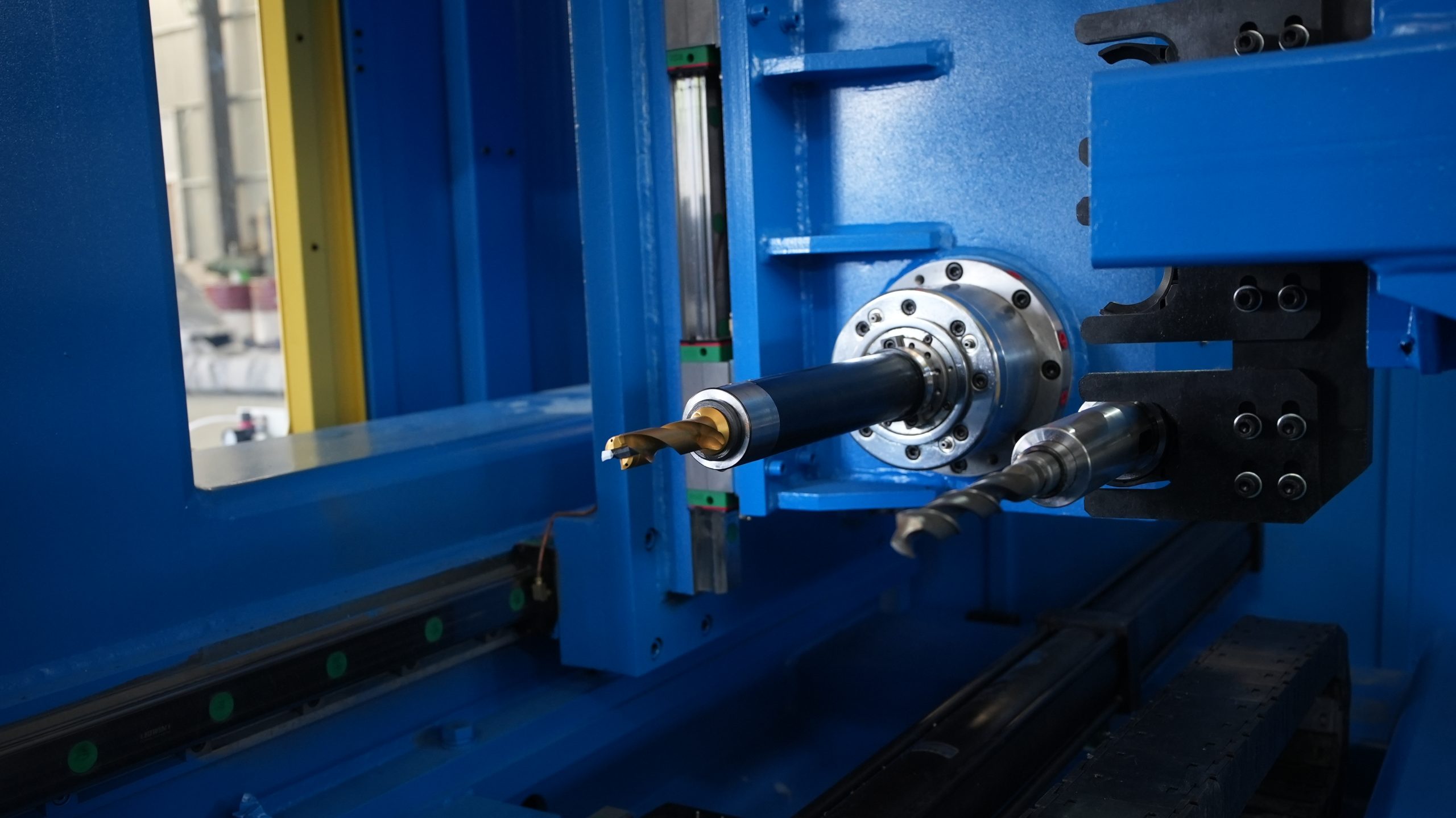

• Шесть ЧПУ-осей на трёх салазках: три оси подачи и три оси позиционирования. Прецизионные линейные направляющие, серводвигатели AC и ШВП.
• Гидрозажим заготовки.
• Подача NC-кареткой, приведение через редуктор, рейку и шестерню; лазерное выравнивание и обратная связь для точного позиционирования.

Технические характеристики:

Модели: YK-BHD500 / 700 / 1000 / 1250

Макс. размер заготовки, мм: 500×400 / 700×400 / 1000×500 / 1250×600

Мин. размер, мм: 150×75 (все)

Макс. длина заготовки, мм: 12,000 / 12,000 / 12,000 или 15,000 / 12,000 или 15,000

Макс. диаметр сверления, мм: Φ40 (все)

Макс. толщина сверления, мм: 80 (все)

Количество шпинделей: 3 (верхний, левый, правый)

Конус шпинделя: BT40 (все)

Мощность шпинделя, кВт: 3×15

Скорость шпинделя, об/мин: 200–3000

Скорость подачи, мм/мин: 0–5000

Количество осей ЧПУ: 7 (все)

Тип подачи: Автоподающий прижим

Охлаждение: Внешнее + внутреннее через шпиндель

Примечание: Параметры могут меняться.
