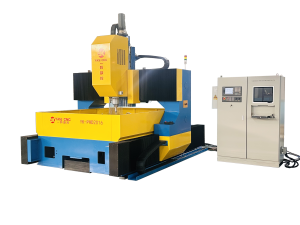

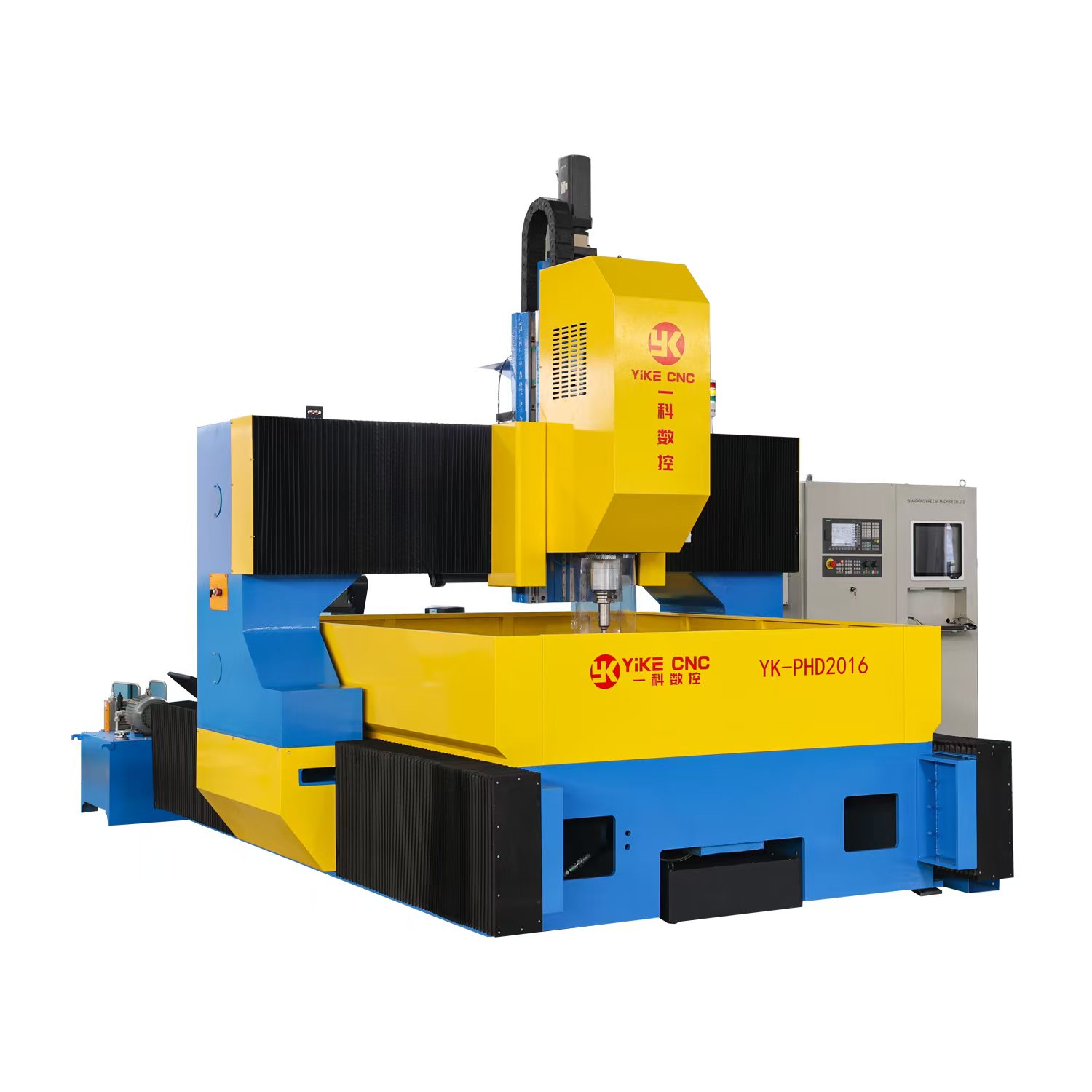

СВЕРЛИЛЬНО-ФРЕЗЕРНЫЙ ЦЕНТР, ВЫСОКОСКОРОСТНОЙ YK-PHD1010

Высокоскоростной ЧПУ станок сверления и фрезерования для стальных плит/фланцев/трубных решёток
Модели: YK-PHD1010 / YK-PHD1616 / YK-PHD2016 / YK-PHD3016 / YK-PHD4016

Отрасли применения:
Гантипортальный подвижный ЧПУ высокоскоростной сверлильно-фрезерный станок. Предназначен для сверления, нарезания резьбы и фрезерования деталей, таких как стальные плиты, фланцы, теплообменники, трубные решётки, поворотные опоры. Возможна работа твердосплавными сверлами с внутренним охлаждением. Оснащается ЧПУ KND или Siemens с шиной, удобен в эксплуатации, обеспечивает автоматизацию, высокую точность, серийность малых и средних партий.

Особенности продукта:

Станок предназначен для сверления отверстий на металлических плитах строительных стальных конструкций, опор ЛЭП и нефтехимического оборудования. Гантипортальная конструкция. Оси X, Y, Z приводятся сервомоторами через высокоточные шарико-винтовые пары. Автоматическое и точное позиционирование, высокая скорость, автоматическое завершение процесса сверления.

Система управления: KND или SIEMENS — проста для операторов без большого опыта.

Автоматический удалитель стружки и система циркуляционного охлаждения сокращают вспомогательное время и трудозатраты. Оператор выполняет только загрузку/разгрузку и смену инструмента.

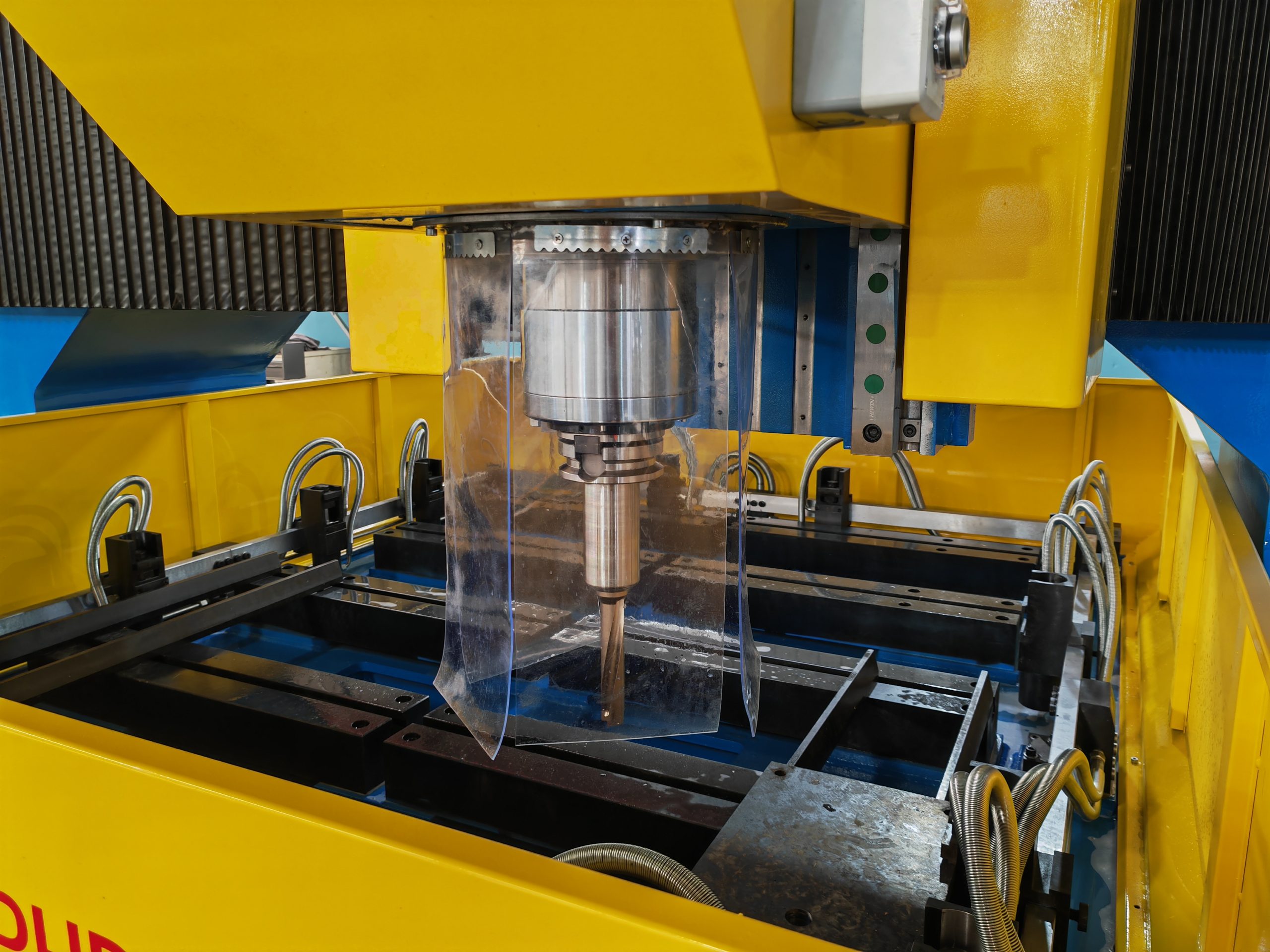

Тайваньский шпиндель BT40/BT50 с внутренним охлаждением, высокая точность; возможна работа твердосплавными сверлами. Пневматический цилиндр инструмента облегчает смену инструмента. Высокомощный главный привод — сервосинхронный ременный, рассчитан на широкий диапазон оборотов.

Конструкция спроектирована с учетом особенностей заготовок и требуемой точности; компактна и гибка, лучше удовлетворяет требованиям обработки.

Технические характеристики:

Модели: YK-PHD1010 / YK-PHD1616 / YK-PHD2016 / YK-PHD3016 / YK-PHD4016

Макс. размер заготовки, мм: 1000×1000 / 1600×1600 / 2000×1600 / 3000×1600 / 4000×1600

Макс. диаметр сверления, мм: Φ50 (все модели)

Макс. толщина, мм: 100

Количество шпинделей: 1

Конус шпинделя: BT40/BT50 (для 1010, 1616), BT50 (для 2016, 3016, 4016)

Мощность шпинделя, кВт: 22

Ход шпинделя, мм: 300 (все модели)

Тип охлаждения: Внутреннее + внешнее

Скорость вращения шпинделя, об/мин: 30–3000

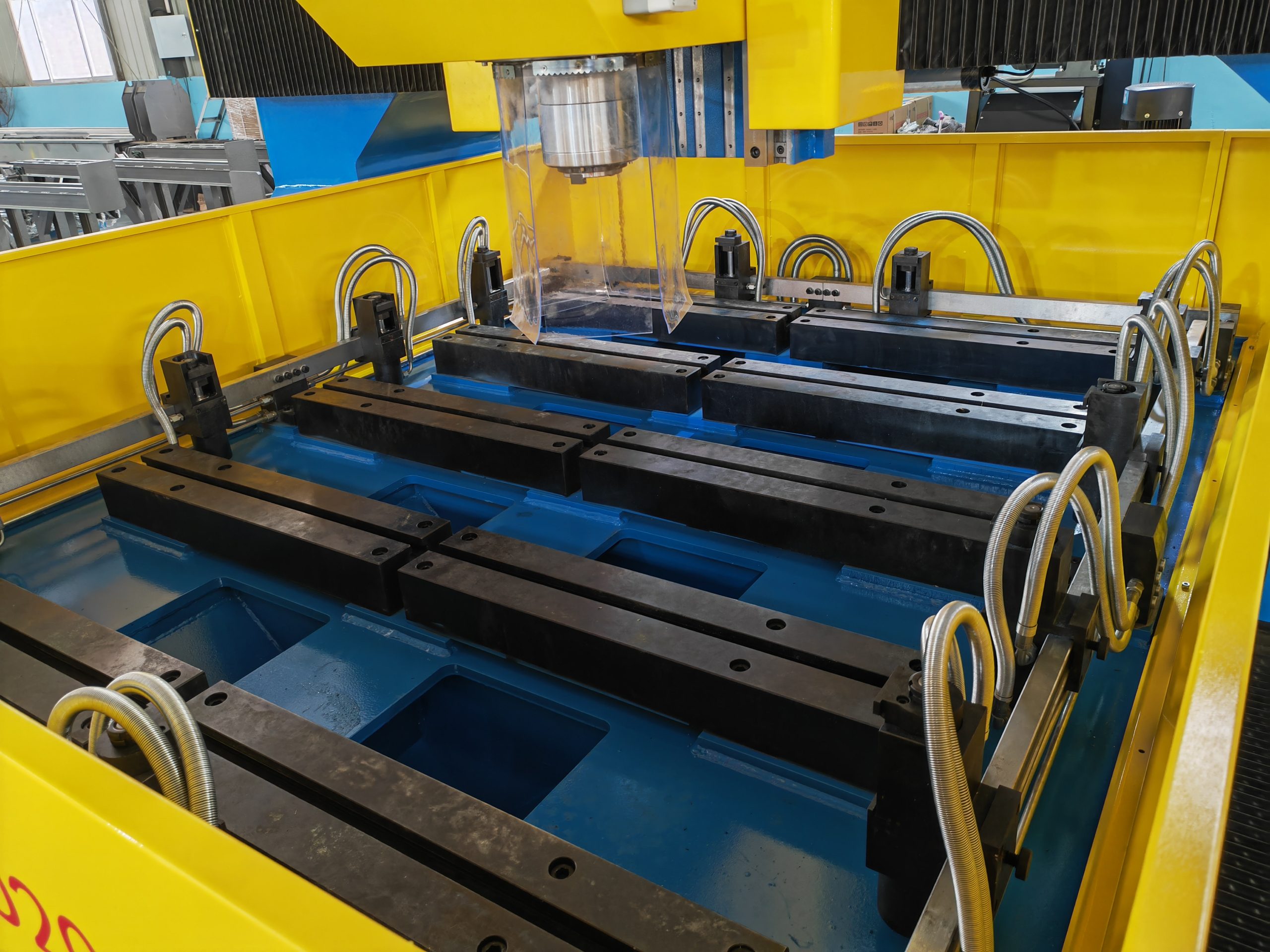

Способ фиксации: Гидрозажимы или Т-пазы

Система удаления стружки: Автоматический пластинчатый транспортер

Примечание: Продавец имеет право изменять и определять параметры оборудования.
